节能桥架-波纹底桥架的国标T/CECS31-2017厚度标准
发布日期 : 2022-07-08 来源 : 申捷发布
波纹底桥架国标厚度执行标准是：《钢制电缆桥架工程技术规程》T/CECS31-2017，表3.5.5-1
一、节能桥架-波纹底桥架
1、节能桥架是指节约资源(钢材)以及节约电能效能的桥架；
2、波纹底桥架节能轻质减材，可节省钢材大约50%，宽度越宽，越节省材料，降本效果更优；
二、波纹底桥架国标厚度标准简述：
<1> 当波纹底桥架托盘宽度B＜300时，侧板要达到1.0mm，波纹底板要达到0.7mm，盖板要达到0.6mm；
<2> 当波纹底桥架托盘宽度300≤B＜500时，侧板要达到1.2mm，波纹底板要达到0.7mm，盖板要达到0.6mm；
<3> 当波纹底桥架托盘宽度500≤B＜800时，侧板要达到1.4mm，波纹底板要达到0.8mm，盖板要达到0.6mm；
<4> 当波纹底桥架托盘宽度＞800时，侧板要达到1.5mm，波纹底板要达到0.8mm，盖板要达到0.6mm；

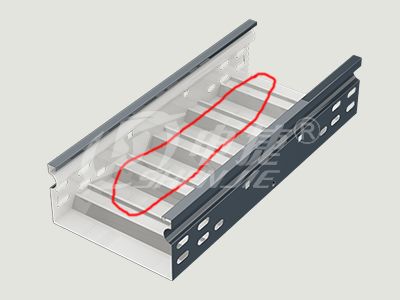

波纹底桥架
三、强度和载荷得到大幅提升
坚韧且高承重，适合大跨距桥架，解决普通桥架“大肚皮”现象
波纹底桥架荷载试验数据
四、提高电流载流量，节约能源
1、侧板设有热空气对流交换孔，加速电缆热量的散发，延缓电缆老化；
节能桥架-大跨距波纹底桥架
1、底板有若干空气腔，保障电缆良好通风性，减少电能的消耗；
节能桥架-波纹底桥架
五、特殊结构的波纹底桥架
波纹底桥架是分体式的，即侧板与底板是分开的，可在施工现场组装，不需要动火，可降低安全隐患，同时也方便运输。
波纹底桥架各部分展示图
