电线管的基本分类及配件展示
发布日期 : 2021-09-25 来源 : 申捷发布
电线管一般可分为三大种类，分别是金属管、塑料管和陶瓷管三种。金属管包括:普通碳素钢电线套管和金属软管，其中金属软管包括：SJBS包塑/镀锌金属软管塑料管、SJPBS平包塑金属软管、SJPLK普立卡金属软管；塑料管包括:PVC塑料穿线管、PVC-U塑料穿线管硬管、PE导线管和塑料波纹穿线软管。陶瓷管包括:导线瓷套管与玻璃纤维绝缘套管等等。
在电工电气工程中，经常使用的电线导管主要分为两类：镀锌电线管和塑料电线管，他们的种类也不同。
根据GB50303-2002《建筑电气工程施工质量验收规范》，准确理解图纸的设计要求，熟悉各式管材特点才能进行电气管材的正确选配。电气管线敷设方式的标注，国家建筑标准设计图集09DX001《建筑电气工程设计常用图形和文字符号》中有详细介绍，如下所示：
SC：穿低压流体输送用焊接钢管敷设；
MT：穿电线管敷设；
PC：穿硬塑料导管敷设；
FPC：穿阻燃半硬塑料导管敷设；
KPC：穿塑料波纹电线管敷设；
CP：穿可挠金属电线保护套管敷设；
JDG：穿套管接紧定式钢导管敷设；
MR：金属线槽敷设；
CT： 电缆桥架敷设；
一、金属电线导线管

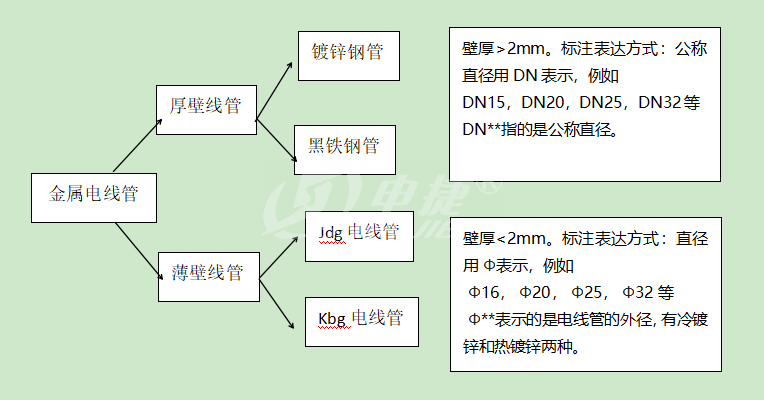

1. 在建筑工程中金属导线管按管壁厚度大小，可分为厚壁导线管和薄壁导线管两种。
按钢管成型加工工艺可以分为两种，分别是焊接钢管和无缝钢管
A、焊接钢管指的是焊管，它把优质带钢切割成窄钢条，然后用产品加工模具冷加工裹成管状，然后使用专用焊机将管缝焊接，外焊接要打磨焊缝，减少毛刺；一般情况下，焊接钢管的内毛刺不打磨，只有精密焊管在添加一道打磨工序。
B、无缝钢管指的是用圆柱形钢锭热拉成管状，因此无焊缝，焊管承受压力低于无缝钢管。
2.穿线管的连接方式：
厚壁穿线管一般情况下采用套丝连接，薄壁穿线管一般情况下采用紧定式或扣压式连接，在等电位接地线方面，JDG管紧定式连接不需要做跨地连接，其他连接方式，例如LWG螺纹式连接等都是需要用铜芯软线做跨接地线。
3.常用金属导线管连接配件，如下图所示：

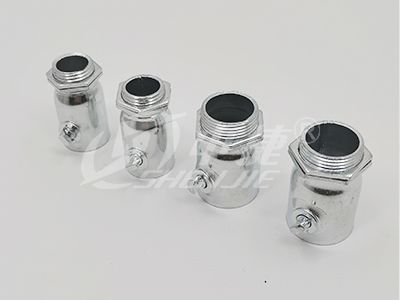

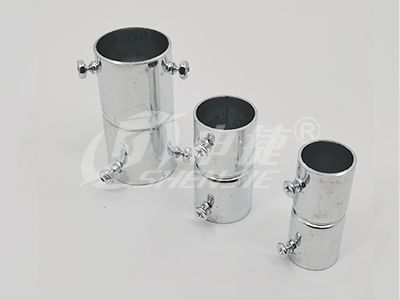

盒接接头 直接接头

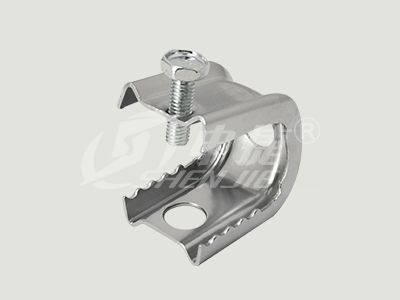

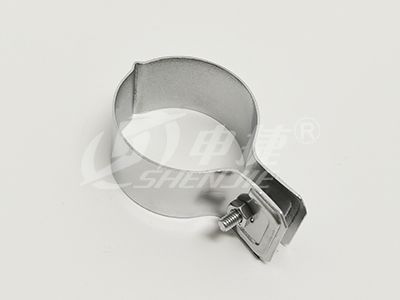

管夹 老虎夹

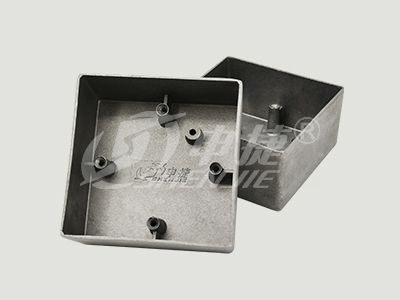

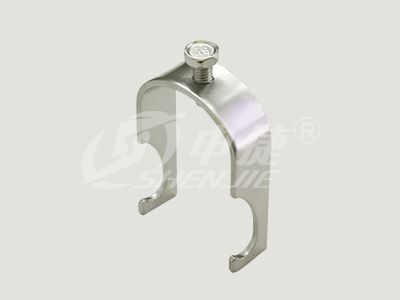

龙骨卡 明盒

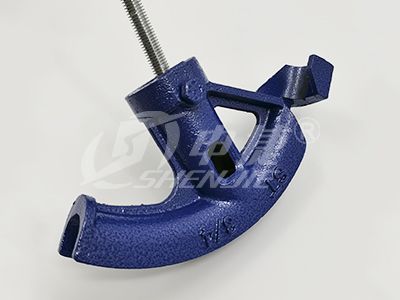

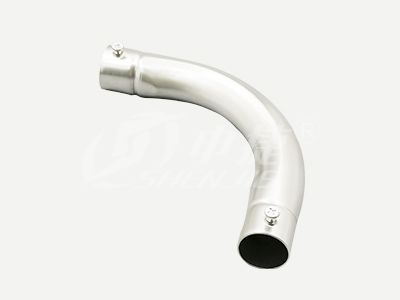

月弯 弯管器
4. 电线管规格有哪些？
KBG热镀锌导线管参数表（单位：mm）
规格 | ∅16 | ∅20 | ∅25 | ∅32 | ∅40 | ∅50 |
外径 | 16 | 20 | 25 | 32 | 40 | 50 |
外径公差 | 0~0.30 | 0~0.30 | 0~0.40 | 0~0.40 | 0~0.50 | 0~0.50 |
壁厚 | 1.00 | 1.20 | 1.20 | 1.20 | 1.20 | 1.20 |
壁厚公差 | ±0.08 | ±0.10 | ±0.10 | ±0.10 | ±0.10 | ±0.10 |
长度 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 |
JDG热镀锌导线管参数表（单位：mm）
规格 | ∅16 | ∅20 | ∅25 | ∅32 | ∅40 | ∅50 |
外径 | 16 | 20 | 25 | 32 | 40 | 50 |
外径公差 | 0~0.30 | 0~0.30 | 0~0.40 | 0~0.40 | 0~0.50 | 0~0.50 |
壁厚 | 1.60 | 1.60 | 1.60 | 1.60 | 1.60 | 1.60 |
壁厚公差 | ±0.15 | ±0.15 | ±0.15 | ±0.15 | ±0.15 | ±0.15 |
长度 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 |
二、塑料电线导管
用作电线导管的塑料管主要有PVC、PE聚乙烯、高密度聚氯乙烯管等，主要是小直径管材用的相对较多。塑料电线管一般用在临时性的建筑或室外，用于室外时需特别注意做好防水。
三、软管
软管常规情况下使用在设备末端，电气工程中平常使用的都是包塑金属软管，柔软性较好，规定动力工程中末端长度不大于0.8m，照明工程中软管长度不大于1.2m。
四、建筑工程中监理验收工程项目时需要注意的事项有：
1.管线敷设的美观度，整洁度，常规要求是横平竖直，成排管线排列整齐；
2.镀锌金属导线管的镀锌质量是否合格，外表是否光滑无毛刺，有无漏镀锌的现象；
3.接头处漏出螺纹是否符合要求（螺纹常规漏出2丝即可）；
4.管线连接处是否已做好跨接地线（JDG管不需要做跨接地线）；
