什么是抗震支架？抗震支架有什么作用？
发布日期 : 2021-07-31 来源 : 申捷发布
中国是世界上地震多发的国家之一，自改革开放以来，快速的城市化建设使得高层建筑激增，建筑结构趋于多元化，同时也使之更为复杂。一旦发生地震，由于建筑本身的结构，可能会造成巨大的人身财产危害。
继5.12汶川地震之后，我国对建筑抗震重要性的认识逐步加深。由于初期时的经济、技术方面的原因，地震对我国造成了非常惨重的生命损失，财产损失更是无法计量。然而，同样在地震灾区，对建筑结构进行过抗震设计，并根据相关规范进行施工安装的，此类建筑明显具有更强的抗震能力，抵御地震灾害的效果非常显著，大幅减少了生命和财产损失。这就要求我们对现行的建筑工程施加必要的抗震设计与施工。
设置抗震支吊架的依据是什么？
依据2015年住房城乡建设部发布实施的国家标准GB50981-2014《建筑机电工程抗震设计规范》，其中明确规定了抗震支吊架的设计与使用。该标准自2015年8月1日起实施，也意味着自此之后的建筑机电工程必须要考虑抗震支吊架。
何为建筑机电抗震？

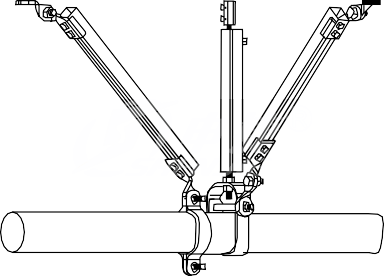

抗震支吊架是用于支撑水管、风管、电缆桥架等机电管线设备并提供抗震支撑的支吊架产品。其抗震支撑的主要目的就是安全，即把地震所造成的的生命与财产损失减少到最低程度。而在《建筑机电工程抗震设计规范》GB50981-2014中列明应采取的措施、技术，抗震支吊架的定义是：与建筑结构体牢固连接，以地震力为主要荷载的抗震支撑设施。即以荷载力学为基础，将管道、风道、电缆桥架等机电设施牢固连接于已做抗震设计的建筑体，限制附属机电工程设施产生位移，控制设施振动，并将荷载传递至承载结构上的各类组件或装置。但在标准颁布之前，国内对于机电设施的保护，沿用的都是承重支撑系统，主要起到承重的作用，基本上是没有考虑抗震设计，给系统安全带来很大的隐患。
图片来源于网络
抗震支吊架的常见形式有哪些？
依据GB50981-2014《建筑机电工程抗震设计规范》，抗震支吊架由锚固体、加固吊杆、抗震连接构件及抗震斜撑组成。组成抗震支吊架的所有构件应使用配套构件、连接件、紧固件，以便于安装，确保后期使用中安全和稳固。

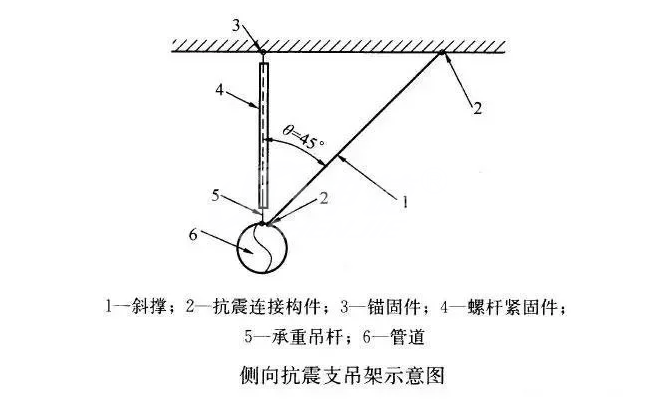

一、侧向抗震支吊架
用以抵御侧向水平地震力作用
图片来源于网络

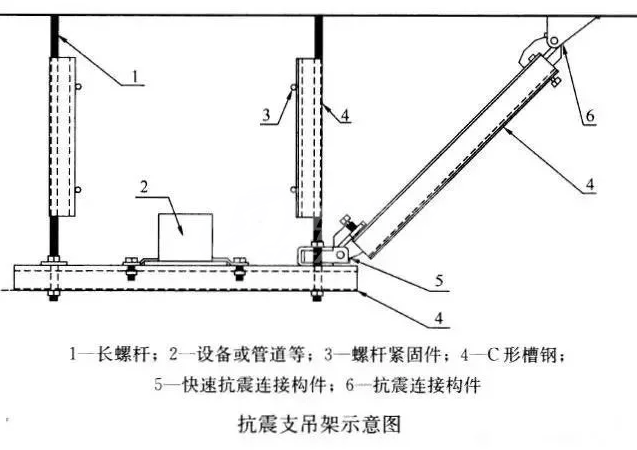

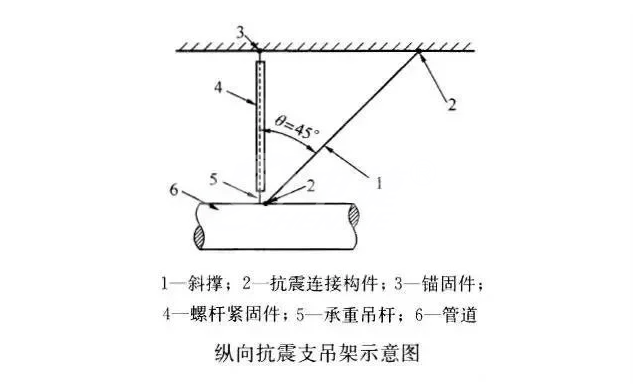

二、纵向抗震支吊架
用以抵御纵向水平地震力作用
图片来源于网络

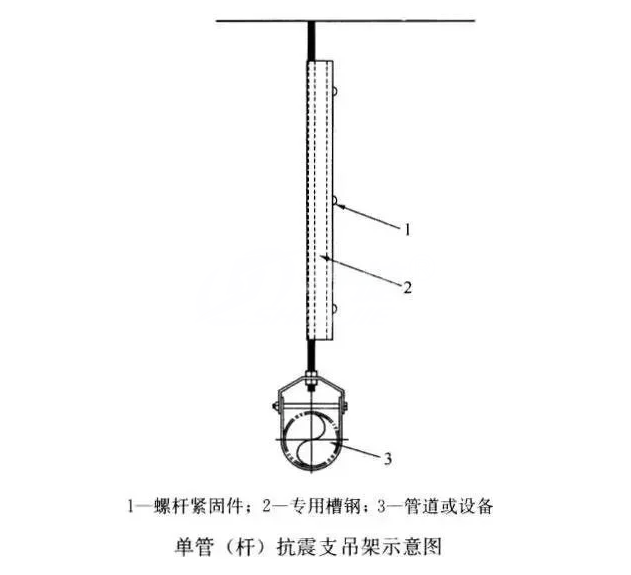

三、单管（杆）抗震支吊架
是由一根承载吊架和抗震斜撑组成的抗震支吊架
图片来源于网络

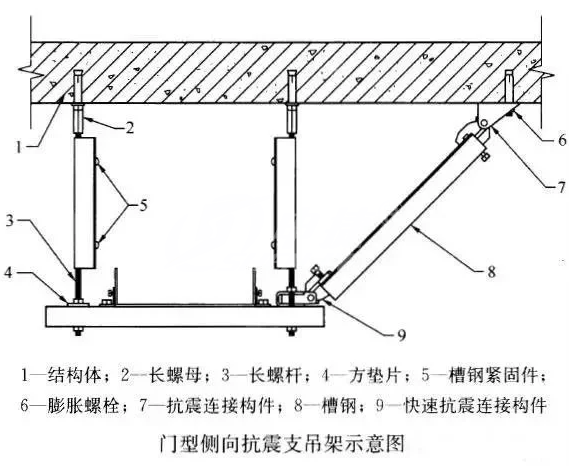

四、门型抗震支架
由两根及以上承载吊架和横梁、抗震斜撑组成的抗震支吊架
图片来源于网络

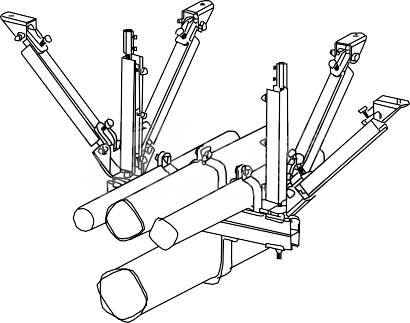

抗震支吊架按用途可分为以下四种类型
1、管道支撑--适用于给排水、消防管道

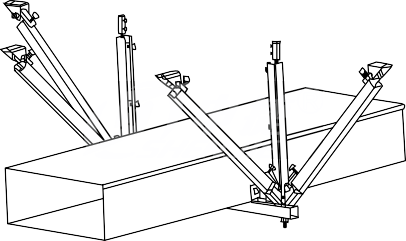

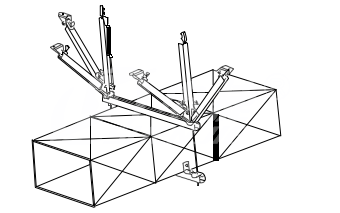

2、矩形风管支撑--适用于空调、防排烟管道
3、电缆桥架支撑--适用于电缆线盒、母线槽
4、组合支架--适用于所有管道
哪些地方需要适用抗震支吊架
依据GB50981-2014《建筑机电工程抗震设计规范》:
第1.0.4条(强条)规定抗震设计烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计。
第3.1.6条条文说明规定了需进行抗震设防的内容:
①悬吊管道中重力大于1.8kN的设备;
②DN65以上的生活给水、消防管道系统;
③矩形截面面积大于等于0.38㎡和圆形直径大于等于0.7m的风管系统;
④对于内径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽。
第3.1.8条规定穿过隔震层的建筑机电工程程管道应采用柔性连接或其他方式，并应在隔震层两侧设置抗震支架。
第4.1.2.1条规定8度、9度地区的高层建筑的给水、排水立管直线长度大于50m时，宜采取抗震动措施;直线长度大于100m时，应采取抗震动措施。
第4.1.2.3条规定需要设防的室内给水、热水以及消防管道管径大于或等于DN65的水平管道，当其采用吊架、支架或托架固定时，应按要求设置抗震支承。
第5.1.2.4条规定锅炉房、制冷机房、热交换站内的管道应有可靠的侧向和纵向抗震支撑。多根管道共用支吊架或管径大于等于300mm的单根管道支吊架，宜采用门型抗震支吊架。
第5.1.3.3条规定矩形截面面积大于等于0.38㎡和圆形直径大于等于0.70m的风道可采用抗震支吊架。
第5.1.4条(强条)规定防排烟风道、事故通风风道及相关设备应采用抗震支吊架。
第5.1.5.4条规定重力大于1.8kN的空调机组、风机等设备不宜采用吊装安装。当必须采用吊装时，应避免设在人员活动和疏散通道位置的上方，但应设置抗震支吊架。
第6.1.1条规定内径大于或等于25mm的燃气管道应进行抗震设计，管道抗震支吊架的设置应符合规定。
第6.2.8条规定在建筑高度大于50m的建筑物内，燃气管道应根据建筑抗震要求，在适当的间隔设置抗震支撑。
第7.1.2条规定内径不小于60mm的电气配管及重力不小于150N/m的电缆梯架、电缆槽盒、母线槽均应进行抗震设防。
