抗震支架的分类和布置原则是什么
发布日期 : 2021-07-24 来源 : 申捷发布
抗震支架可以在地震中给予机电各个系统充分保护，可以抵抗来自水平方向及垂直方向的作用力。根据所保护机电系统的不同，抗震支吊架可分为三大类，分别是管道抗震系统、风管抗震系统和电气抗震系统。

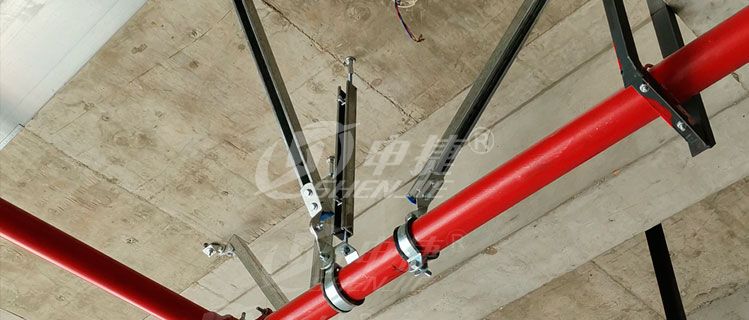

一、抗震支架的分类及布置原则
1.管道抗震横向加固间距要求为：沟槽连接管道、焊接钢管、钎焊铜管等刚性材质的管线，横向吊架间距最大不得大于12m；HDPE等非刚性材质的管线，横向吊架间距最大不的大于6m。
2. 管道抗震纵向加固间距要求为:沟槽连接管道、焊接钢管、钎焊铜管等刚性材质的管线，纵向吊架间距最大不大于24m；HDPE等非刚性材质的管线，横向吊架间距最大不大于12m。

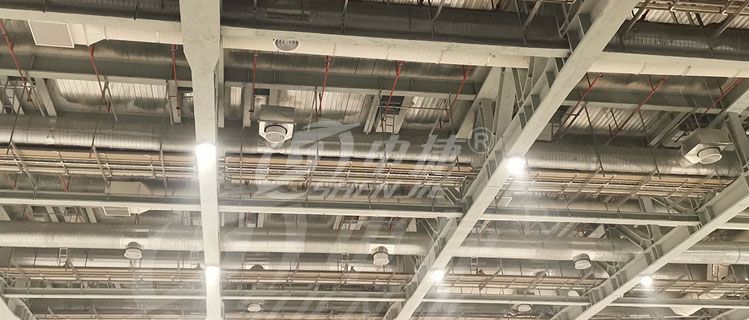

二、风管抗震支架的布置原则
1.普通刚性风管侧向抗震吊架的最大间距是9m，普通刚性风管纵向抗震吊架的最大间距是18m。
2.玻璃纤维、塑料和其他非刚性材质风管的侧向抗震吊架最大间距是4.5m，其纵向最大间距是9m。
三、电气抗震支架的布置原则
1.刚性电气线管、线槽及桥架侧向抗震最大间距不超过12m，纵向抗震最大间距不得大于24m。
2.非刚性材质电气线管、线槽及桥架横向抗震最大间距不得大于6m，纵向最大间距不的大于12m。
