节能高强度模压增强型电缆桥架系统
发布日期 : 2021-07-02 来源 : 申捷发布
模压增强型电缆桥架也是基于节能环保、构建绿色产业链集群的基础上自主研发、设计、生产的一款节能型电缆桥架，其具有以下几个特点：
1. 节能、轻质：桥架厚度仅为传统桥架的60%-80%，用材更省，桥架重量更轻。
2. 高强度：底部模压形成，使桥架的轴向惯性矩大幅度增加，达到抗弯刚度增强的效果。侧板采用独特的设计，在翼缘下增设两条R槽，是充分考虑到侧板的侧向惯性矩，提高翼缘的承载能力，有效防止侧板失稳。
3. 美观的结构：高科技的生产工艺，合理化立体流线型结构，使产品造型和外观具有鲜明的立体感。
4. 满足不同长度需求：可根据客户需要1~12米之间都可制作，特殊需要另行商议。
5. 桥架材质及表面处理方式多样：可用不锈钢板制作，有永久的耐腐蚀性，桥架可与电线电缆、建筑物同寿命；也可使用普通钢板制作，表面处理可选择：彩钢、彩钢加喷涂、VCI双金属涂层、热浸镀锌、粉末喷涂、热镀锌板等。

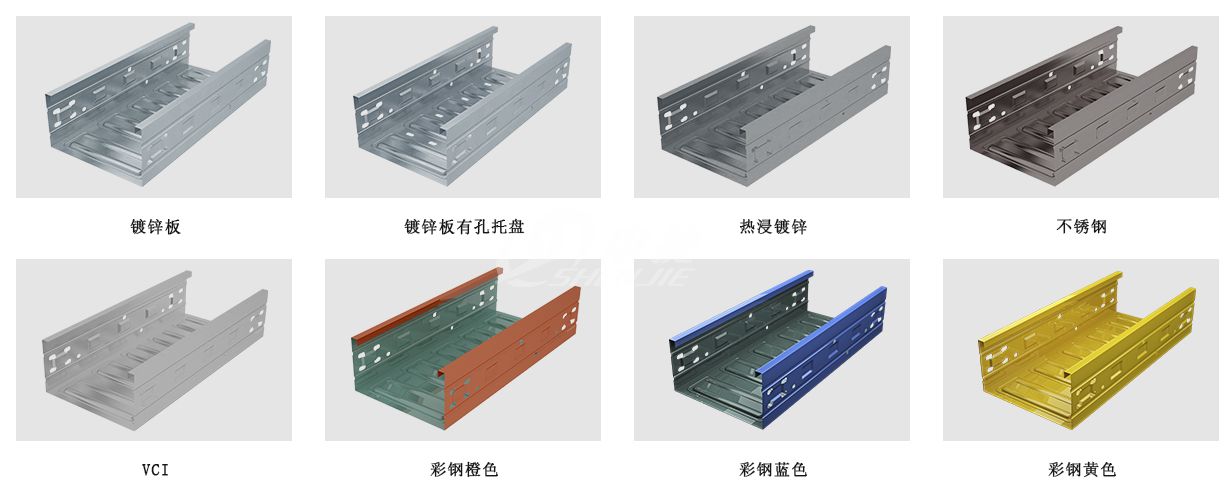

图1：表面处理工艺
电缆桥架的分类
从以上，我们可知：电缆桥架的表面处理方式是多样的，其实电缆桥架按照结构来分也是多样的，下面带领大家在分类深度了解下它。
电缆桥架按照结构来分，可分为槽式电缆桥架、托盘式电缆桥架和梯级式电缆桥架、网格桥架等结构，由支架、托臂和安装附件等组成。可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气、附着力好， 耐冲击强度高的物性特点。

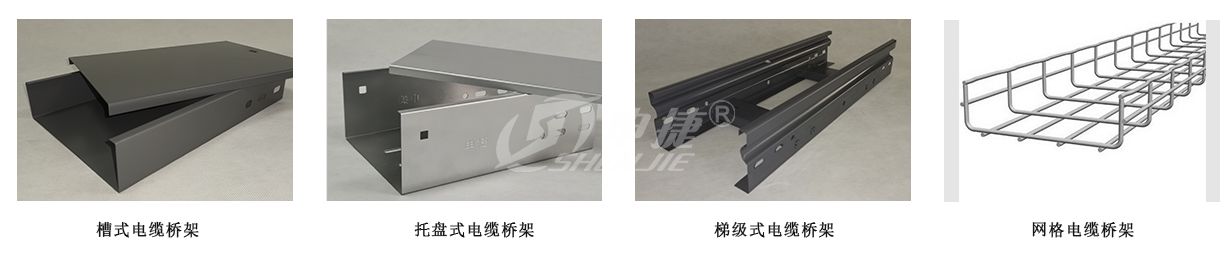

图2：不同结构的电缆桥架
不同结构类型电缆桥架的简介
一、模压增强型槽式电缆桥架：
槽式电缆桥架是用整张钢板弯制而成的槽式部件，其概念上与盘架的区别是高、宽比不同，盘架浅而宽，槽式电缆桥架具有一定的深度和封闭性。
槽式电缆桥架的用途：
1、可用于全封闭型电缆敷设；
2、最适合用在敷设计算机电缆、通信电缆、热电偶电缆；
3、其他高灵敏系统的控制电缆；
4、对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护效果较好；
选择使用时要考虑的要点：
1) 槽式电缆桥架及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造，或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。
2) 电缆桥架在有防火要求的区段内，可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，其整体耐火性能应满足国家有关规范或标准的要求。
3) 在工程防火要求较高的场所，不宜采用铝合金电缆桥架。
4) 槽式电缆桥架宽度和高度的选择应符合填充率的要求，电缆的梯架和托盘内的填充率在一般情况下，电力电缆可取40%~50%，控制电缆可取50%~70%，且宜预留10%~25%工程发展裕量。
5) 在选择电缆桥架的荷载等级时，电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载，如果电缆桥架的支吊架的实际跨距不等于2m 时，则工作均布荷载应满足要求。
6) 各种组件及支吊架在满足相应荷载的条件下，其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。
7) 在选择槽式电缆桥架的弯通或引上、引下装置时，不应小于电缆桥架内电缆最小允许弯曲半径。
8) 对于跨距大于6m 的钢制电缆桥架和跨距大于2m 或承载要求大于荷载等级D级的铝合金电缆桥架，应按工程条件进行强度、刚度及稳定性的计算或试验验证。
9）几组电缆桥架在同一高度平行敷设时，各相邻电缆桥架之间应考虑维护、检修距离。
10）槽式电缆桥架的宽度与高度常用规格尺寸参见CESC31∶91《钢制电缆桥架工程设计规范》第2.2.2 条。
11）槽式电缆桥架的宽度与高度常用规格尺寸参见CECS106∶2000《铝合金电缆桥架技术规程》第3.1.2 条。
12）槽式电缆桥架的直通单件标准长度可为2、3、4、6m。
13）槽式电缆桥架表面防腐处理方式参见CECS31∶91《钢制电缆桥架工程设计规范》第3.4.2 条。
14）槽式电缆桥架表面防腐处理方式见表CECS 106∶2000《铝合金电缆桥架技术规程》第4.4.1 条。
安装要点：
1、桥架系统应具有可靠的电气连接并接地(只对金属桥架)。
2、当允许利用桥架系统构成接地干线回路时应符合下列要求。桥架端部之间连接电阻应不大于0.00033欧姆，接地孔应清除绝缘涂层。在1KV及以下中性点直接接地系统中，受电设备的接地与系统中性线接地相连。装有处动切断供电装轩时，桥架的级长方向金属横截面积应不小于规定值。
3、沿桥架全长另敷设接地干线时，每段(包括非直线段)桥架应至少有一点与接地干线可靠连接。
5、对于振动场所，在接地部位的连接处应装置弹簧圈。
二、模压增强型托盘式电缆桥架：
托盘式电缆桥架是石油、化工、轻工、电视、电讯等方面应用最广泛的一种。
它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它即适用于动力电缆的安装，也适合于控制电缆的敷设。
表面处理工艺：其表面处理分为镀锌和喷漆两种，在重腐蚀环境中可特殊防腐处理。
托盘式电缆桥架备有护罩，需要护罩可在订货时注明或按照护罩型号订货，其所有配件与梯级式、槽式桥架通用。
三、模压增强型梯级式电缆桥架：
电缆桥架水平敷设时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为1.5~3.0m。垂直敷设时，其固定间距不宜大于2m。
梯级式电缆桥架是根据国内外有关资料而改进设计的。它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。
建筑物中导线很多，梯式电缆桥架是承载导线的一个载体，使导线到达建筑物内很多位置，且不会影响建筑物美观。

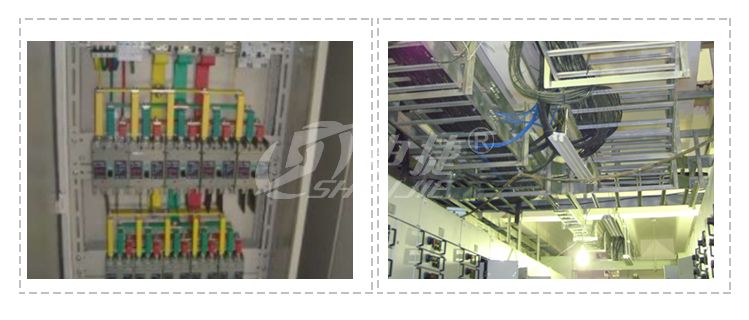

图3：配电箱（来源网络） 图4：控制室（来源网络）
二、网格桥架
网格桥架选用优质钢丝制作，广泛应用于机房、办公楼宇、石化、食品、交通等工程电线电缆的敷设。
材质：碳钢（Q235B）、不锈钢（201、202、304、316、316L）；
表面处理：电镀锌、热浸镀锌、镀锌镍、静电喷涂等；
产品特性：
1. 安装灵活快速，无需定制任何弯头，变通等部件，均可根据施工情况作成各种形式，减少了劳动力的支出，可大幅度缩短安装时间。
2. 维护升级简单，为升级留有余地，节省了二次重复投资的成本。
3. 线缆自然通风，散热性更好，有效的延长线缆的使用寿命，减少耗能，节约能源。
图5：网格桥架（来源网络）
本文中部分内容来源于网络，版权归原作者所有，若侵权请联系删除。
