BS4568四级管生产标准-热浸镀锌电线管-申捷厂家四级管-苏州/上海
发布日期 : 2023-08-04 来源 : 申捷发布
热浸锌电线管（四级管）是参照英国标准 BS4568-1970 《电气装置用公制螺纹的导管和配件的技术规范》生产和检验，现BS4568-1970标准已经废止，现在所引用的标准为国标GB/T20041.21-2017《电缆管理用导管系统第21部分：刚性导管系统的特殊要求》中相关的规定生产。
四级管表面处理为热浸锌（内外重级防腐）内外表面色泽光亮，锌层厚度均匀附着于钢基，内焊缝毛刺几乎为“ 0 ”，内壁光滑，不损伤电线绝缘层，四级钢导线管主要使用在沿海和空气比较潮湿的地区。采用先进的检测设备：涡流探伤仪进行电线管自动探伤。涡流探伤仪采用彩色高分辨率液晶显示屏显示测量结果，确保生产的镀锌电线管自动探伤检测，确保在线检测 100% 。从而杜绝可能存在的问题管的产生。
产品名称： 热浸锌电线管（四级管）
产品品牌： 申捷
产品规格： Φ 20 、Φ 25 、Φ 32、Φ 40、Φ 50
执行标准： 英国标准 BS4568-1970 《电气装置用公制螺纹的导管和配件的技术规范》，此标准已经废止，但业内人士还是拿此标准来来咨询四级管。现在四级管所采用的生产标准为国标GB/T20041.21-2017《电缆管理用导管系统第21部分：刚性导管系统的特殊要求》。
产品材质： 采用已生产加工成型的黑退带钢管再浸锌。
产品颜色： 金属色（银白色）
产品特性： 热浸锌（四级）电线管 是参照英国标准 BS4568-1970 《电气装置用公制螺纹的导管和配件的技术规范》生产和检验，但这个标准已废止，但现在生产标准为国标GB/T20041.21-2017。表面处理热浸锌（内外重级防腐）内外表面色泽光亮，锌层均匀附着于钢基，内焊缝毛刺几乎为“ 0 ”，内壁光滑，不损伤电线绝缘层。四级钢导线管防腐能力极强，适用于防腐要求高的环境，常用在沿海和空气比较潮湿的地区。
产品检测设备：先进的检测设备-涡流探伤仪采用彩色高分辨率液晶显示屏显示测量结果，确保所生产的镀锌电线管自动探伤，确保在线检测 100% 。从而杜绝可能存在的问题管的产生。
应用领域： 铁路，交通系统工程，自动化控制设备，发电厂，化工，输配电系统，通信系统，船舶，大厦，厂房内以及屋外露出部分电线电缆的保护。
用 途： 照明、消防 、安防、视频、通讯等电力电气及控制线路保护，可用在室外及地下室环境中。
使用方法：
1 、管道连接： a 、螺纹式系列钢导管：直接将内螺纹直通旋进管材外螺纹外壁，慢慢拧入丝牙里，直至拧到看不到管材的外螺纹为止。b、紧定式系列钢导管：选用管子用的直接来连使管子连接起来。
2 、螺纹加工：用铰板进行螺纹加工时，应在板牙与管材接触处加些润滑油，能延长板牙的使用寿命且省时、省力、大大的提高工作效率。螺纹加工要符合国标： GB/T17194-1997 和 ISO 公制要求，确保互换性、通用性。
3 、管材切割：可采用有锯齿（手锯或自动带锯机）切割钢导管。锯片要求与管材轴线垂直，允许偏差为 1.5mm 。切割后的钢导管最好对切割端面毛刺进行修端，倒角。
4 、管材弯曲方法：申捷线管口径在 20 -32mm 且在合理的壁厚搭配情况下作弯曲安装时，可直接使用弯管器进行。申捷线管口径在 32 -50mm 需要弯曲时，请用专用特制弯管机或使用标准型的弯通接头即可完成弯曲安装效果。弯曲半径一般为管径的 6 倍，（即 6D ）弯曲角度为 90 度。
注意事项：
1 、存储保护：宜贮存于干燥、通风的室内环境中，建议将导线管支承于地面 200mm 处堆放，放置室外时，请盖上帆布，避免雨水淋湿、防止氧化。应避免运输过程碰撞或刮伤导线管的表面锌层，以延长钢管使用寿命。
2 、使用环境的控制 : 镀锌管适宜在干燥通风的环境中，与中性物质（如中性的泥土、砂、石）接触。锌是一种较活泼的两性元素与酸碱物均获反应，也可以置换盐类中的重金属离子，所以在潮湿的酸碱盐介质环境中锌层易遭受破坏、导致腐蚀穿孔。
具体参数：
公称尺寸（mm） | 外径（mm） | 厚度（mm） | 螺纹长度（mm） | 理论重量（g/m） | ||
最小 | 最大 | 1.6±0.15 | 最小 | 最大 | ||
20 | 19.7 | 20 | 1.6±0.15 | 14 | 20.5 | 652 |
25 | 24.6 | 25 | 1.6±0.15 | 17 | 25.5 | 828 |
32 | 31.6 | 32 | 1.6±0.15 | 19 | 32.6 | 1078 |
40 | 39.6 | 40 | 1.6±0.15 | 19 | 40.7 | 1364 |
50 | 49.5 | 50 | 1.9±0.18 | 19 | 50.8 | 2026 |
备注：
1 、成品长度为 4m ，量大也可定做非标长度；
2 、四级管镀锌层厚度：45μm以上；
3、 四级管为热浸镀锌，内外重级防腐；
4、 内焊缝毛刺不高于 0.3mm；
5、 此产品可替代水煤气管道用于地下室，人防工程的线路保护；
6 、 该生产过程中无污染，属于绿色环保产品；
7、符合国家防火安全要求，适用于预埋和吊顶明装；

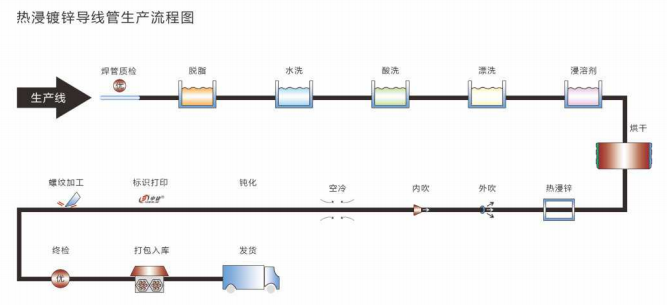

热浸镀锌电线管-四级管生产流程图
热浸镀锌电线管-四级管生产流程
