桥架及电缆施工的17个工艺要点，中建优质工程案例
发布日期 : 2022-08-05 来源 : 申捷发布
桥架及电缆作为机电安装工程的重要组成部分，施工好坏直接影响工程整体质量，本文基于中建优质工程现场示例，分享17个施工工艺要点，供大家参考借鉴。
线槽桥架安装工艺要点
请大家先看一看规范GB50303《建筑电气工程施工质量验收规范》强条的要求：
11.1.1 金属梯架、托盘或槽盒本体之间的连接应牢固可靠，与保护导体的连接应符合下列规定：
1. 梯架、托盘和槽盒全长不大于30m时，不应少于2处与保护导体可靠连接；全长大于30m时，应每隔20m~30m应增加一个连接点，起始端和终点端均应可靠接地。
2. 非镀锌梯架、托盘和槽盒本体之间连接板的两端应跨接保护联结导体，保护联结导体的截面积应符合设计要求。
3. 镀锌梯架、托盘和槽盒本体之间不跨接保护联结导体时，连接板每端不应少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1
平直线段桥架支吊架间距1.5m~2m，如果采用吊杆支架，吊杆直径不小于8mm，且在过梁处需要设置固定支架。
图片来源于网络
2
转弯处两边各设一组支吊架，且两组支吊架对称布置，间距不大于1.5米，否则转弯中间位置需增设一组支吊架。
图片来源于网络
3
转弯处两边各设一组支吊架，且两组支吊架对称布置，间距不大于1.5米，否则转弯中间位置增设一组支吊架；顶层桥架距楼板距离不小于150mm，上下层桥架间距不小于150mm。
图片来源于网络
4
桥架、线槽按砼特殊角度准确放样、加工、安装。
图片来源于网络
5
直线段钢制电缆桥架长度超过30米、铝合金或者玻璃钢制电缆桥架长度超过15米应设有伸缩节；电缆桥架跨越建筑物变形缝处需要设置补偿装置。
图片来源于网络
6
金属电缆桥架及其支架全长应不少于2处与接地干线相连接；桥架首位两端需与配电柜外壳或地线排可靠连接。
图片来源于网络
7
非镀锌电缆桥架间连接板的两端跨接铜芯接地线，跨接地线一定要注意线槽桥架专用接地孔上，地线的最小允许截面积不小于4mm²；连接前剔除接地螺栓下方的绝缘层；镀锌桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
图片来源于网络
8
与土建配合，桥架穿越墙体、楼板等部位预先留孔。
图片来源于网络
9
线槽、桥架底板应与支吊架横担用金属螺栓固定（≤200mm，用一个螺栓固定；＞200mm，距边1/4处两个螺栓固定）。
10
桥架穿越墙体及楼板，应用不燃材料封堵；穿越防火分区桥架内必须做防火封堵。
图片来源于网络
11

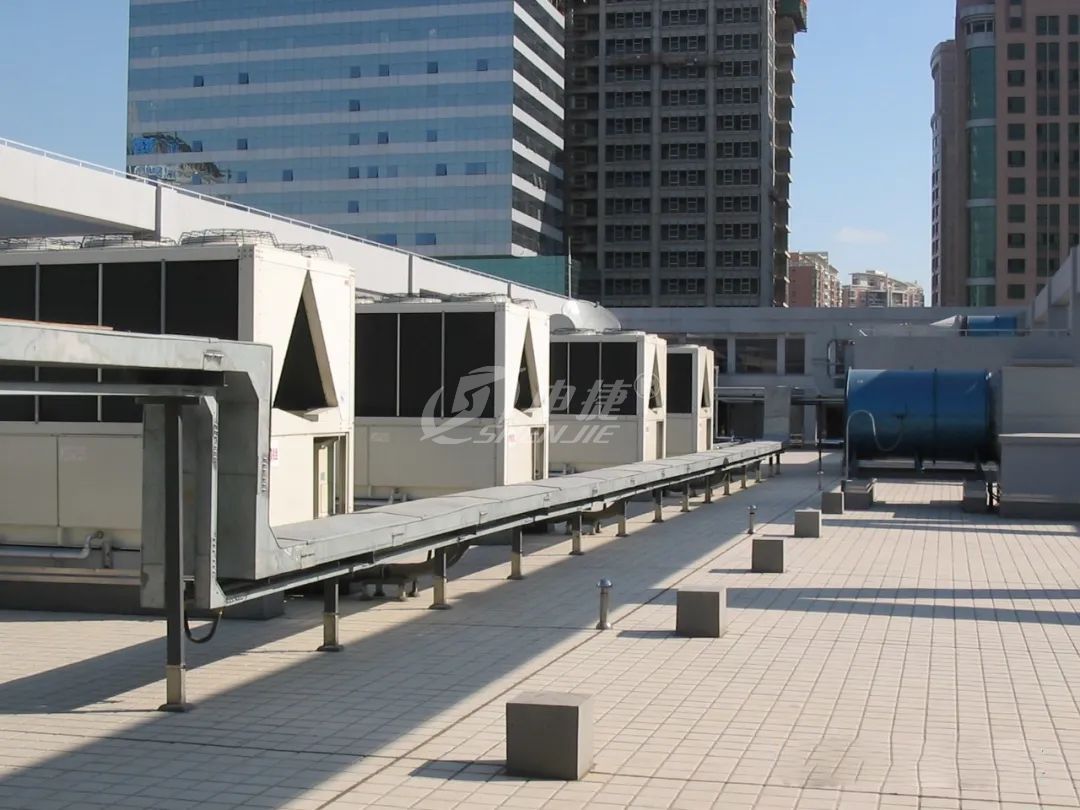

室外安装桥架安装高度不能低于积雪、积水高度，同时考虑选用防水型盖板，进出室外桥架、线槽，室内须高于室外，防止雨水流入室内。
图片来源于网络
电缆桥架内敷设工艺要点
先来看看规范GB50303《建筑电气工程施工质量验收规范》强条的要求：
13.1.2 电缆敷设不得存在绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
13.2.2 电缆敷设应符合下列规定：
1. 电缆敷设排列应顺直、整齐，并宜少交叉。
2. 电缆转弯处的最小弯曲半径应符合表11.1.2的规定。
3. 在电缆沟或电气竖井内垂直敷设或大于45°倾斜敷设的电缆应在每个支架上固定。
4. 在梯架、托盘或槽盒内大于45°倾斜敷设的电缆每隔2m固定，水平敷设的电缆，首尾两端、转弯两侧及每隔5m~10m处应设固定点。
8. 电缆出入电缆沟、电气竖井、建筑物，配电（控制）柜、台、箱处以及管子管口处等部位应采取防火或密封措施。
13.2.4 电缆的首端、末端和分支处应设标志牌，直埋电缆应设标示桩。
12
电缆铺设前做绝缘遥测，低压采用1KV绝缘摇表遥测线间及对地绝缘电阻值应不低于10MΩ，并做好记录。
13
电缆沿桥架或者托盘铺设时，应将电缆单层铺设，排列整齐。不得有交叉，拐弯处应以最大截面积电缆允许弯曲半径为准。
14
电缆铺设排列整齐，水平铺设的电缆，首尾两端、转弯两侧及每隔5~10米处设固定点。
图片来源于网络
15
铺设于垂直桥架内的电缆，每铺设一根应固定一根，固定点间距不大于如下数值：全塑型电缆和控制电缆固定点间距不大于1米， 其他电力电缆不大于1.5米。
16
电缆总截面积与托盘和梯架横断面面积之比，电力电缆不应大于40%，控制电缆不应大于50%。
图片来源于网络
17
沿电缆桥架敷设的电缆在其两端、拐弯处、交叉处应挂电缆标志牌，标志牌上应注明电缆编号、规格、电压等级及起始位置。
图片来源于网络
