抗震支架的布置原则
发布日期 : 2022-05-07 来源 : 申捷发布
抗震支吊架是指在地震中可以对各种机电系统提供充分保护，并可以承受水平方向和垂直方向地震力破坏的支架。在《建筑机电工程抗震设计规范》GB50981-2014中明确指出，要以荷载力学为基础，将管道、风道、电缆桥架等机电设施牢固于已做抗震设计的建筑体，限制附属机电工程设施产生位移，控制设施振动，将荷载传递至承载结构上的各类组件或装置。简单来讲就是将地震产生的作用力转移到各个相关抗震组件上，而不是承重本体来承担地震作用力。这样就可以把地震所造成的生命和财产损失减少到最低程度，防患于未然。按照保护机电系统的不同，可分为管道抗震支架、风管抗震支架和桥架抗震支架，虽然这三种都被归为抗震支吊架，但因其结构形式不同，所以布置方法也不一样，既然如此那这三种支吊架的布置又有什么不一样的要求呢？
一、管道抗震支撑系统的布置原则
1、管道抗震支吊架系统侧向间距要求：
沟槽连接管道、焊接钢管、钎焊铜管等刚性材质的管线。横向支吊架间距最大不得超过12m；HDPE等非刚性材质的管线，横向支吊架间距需≤6m。
2、管道抗震支吊架系统纵向间距要求：
沟槽连接管道、焊接钢管、钎焊铜管等刚性材质的管线，纵向支吊架间距需≤24m；HDPE等非刚性材质的管线，横向支吊架间距需≤12m。
管道抗震支吊架实拍图
二、风管抗震支撑系统的布置原则
1、普通刚性风管侧向抗震支吊架的间距需≤9m，普通刚性风管纵向抗震吊架的间距需≤18m。
2、玻璃纤维、塑料和其他非刚性材质风管的抗震吊架，侧向最大间距为4.5m。纵向最大间距为9m。
风管抗震支吊架（图片来源于网络）
三、桥架抗震支撑系统的布置原则
1、刚性电气线管、线槽及桥架侧向抗震间距需≤12m，纵向抗震间距需≤24m。
1、非刚性材质电气线管、线槽及桥架横向抗震间距需≤6m，纵向间距需≤12m。

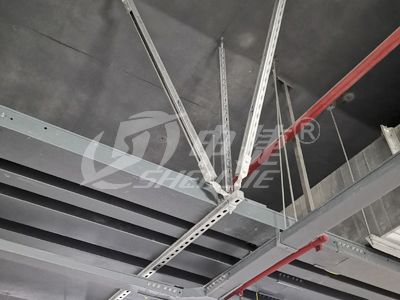

桥架抗震支吊架实拍图
