电线管必须要做跨接地线吗？
发布日期 : 2022-03-26 来源 : 申捷发布
1、镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接地线，要用专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm2；
2、当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线；
3、金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地(PE)或接零(PEN)干线连接；
4、非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
本公司生产的JDG紧定式金属线管不需要做跨接地线，而LWG螺纹式钢导管则是需要做跨接地线的。
本司生产的JDG管和LWG管在预埋施工过程中需要的注意事项如下：
JDG钢导管预埋施工质量过程控制措施：
JDG套接紧定式钢导管是一种电气线路保护用管，采用连接套管旋钮或螺钉连接组成钢导管，是常用明敷暗敷绝缘电线专用保护管路产品之一。JDG管具有无需做跨接地，无需焊接和套丝，施工工艺简单等优点。

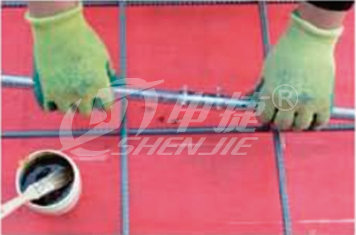

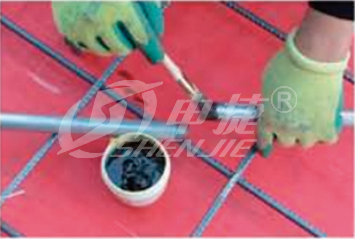

1、导管头涂抹导电膏 2、套接件与导管套接

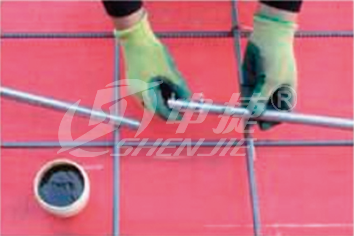

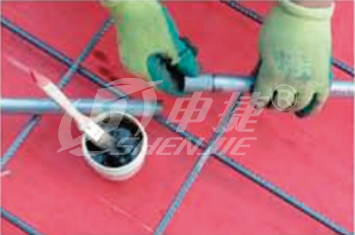

3、另一导管端头涂抹导电膏 4、另一导管与套接件套接

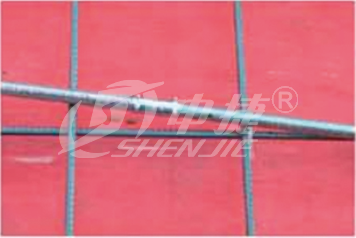

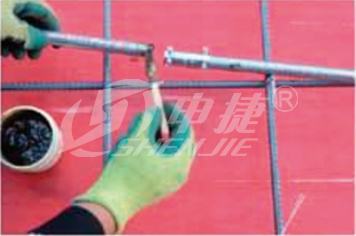

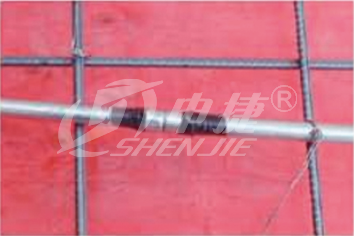

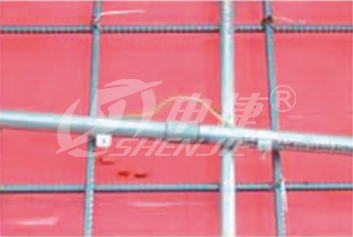

5、导管连接后顺直拧紧紧定螺丝 6、将紧定螺丝拧断后再缠二道黑胶布，套接件两端绑扎固定
LWG螺纹式导管预埋施工质量过程控制措施：
螺纹式连接是一种用于明敷、暗敷的电线保护管路方案之一，特别适用于暗敷，是目前最理想的一种预埋施工方案，因其连接丝丝相扣，间隙小，能有效地阻断砂浆的渗透，但其施工相对费时，需做跨接地线。

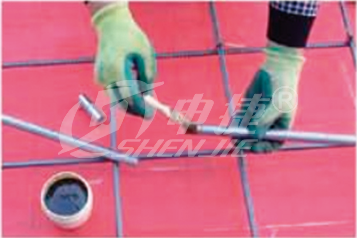

1、导管头涂抹导电膏 2、丝扣接头与导管连接
3、另一导管头涂抹导电膏后与丝扣接头连接 4、做跨接接地线
不同的管路接地所选择的各执行标准：
1、紧定式（JDGL）管路连接：连接处可不设置跨接线（摘自CECS120-2020第六章节）。
2、旋压式（LDGX）管路连接：连接处可不设置跨接线（摘自CECS120-2020第六章节）。
3、扣压式（KBG）管路连接：连接处可不设置跨接线（摘自CECS-2020第六章节）。
4、螺纹式（LWG）管路连接：需在连接头的两端用专用接地卡将截面积不小于4mm2的软铜芯线固定在接地卡的凹槽内或用OT铜接头压紧电线，并固定在螺栓上，同时在接头，接地卡所有连接处涂导电膏。（摘自GB50303-2011）。
