如何选择电缆桥架
发布日期 : 2022-01-01 来源 : 申捷发布
在选择电缆桥架时，需要考虑6大因素：桥架结构、桥架跨距、桥架规格、桥架载荷、桥架防护层以及桥架附件，综合考虑，这样可以快速选出适合自己使用的电缆桥架。下面跟着小编分别来了解一下这6大因素吧。
一、选桥架结构
1、优先选择节能高强度电缆桥架，节能、高强、绿色、环保已成为行业发展趋势
2、大规格（宽度600以上）优选波纹底结构，对有散热要求的优选有孔托盘型、梯式桥架
3、户外槽盒底板应有漏水孔，盖板为防雨型盖板
电缆桥架结构形式：
材质 | 钢制 | 铝合金制 | 玻璃钢制 | 耐火材料 | 符合材料 |
代号 | G | L | B | F | FB |
JGM/JGB节能高强度电缆桥架注释：
B | M | J | G |
波纹底型 | 模压型 | 节能 | 高强度 |
二、选桥架跨距
建筑类型 | 桥架建议跨距 |
普通住宅 | 1.8m、2m |
地下综合管廊、地铁隧道 | 0.8m、1m、1.5m |
工业厂房、车间、钢结构建筑 | 6m |
以上跨距为一般通用跨距，实际工程中，需要以项目是否具备安装施工条件为准 | |
三、选桥架规格
1、电缆容积率不超过40%
2、电缆数量不超过20根
3、电缆排列不超过2层
托盘、梯架推荐板材厚度
选自GB/T23639-2017《节能耐腐蚀钢制电缆桥架》
宽度 | 侧板 | 底板 | 盖板 |
B<300 | ≥1.2 | ≥0.7 | ≥0.5 |
300≤B<600 | ≥1.2 | ≥0.8 | ≥0.5 |
B≥600 | ≥1.5 | ≥0.8 | ≥0.5 |
梯架横档板厚应按侧板厚度选择 | |||
四、选桥架载荷
桥架宽度B(mm) | 60-200 | 250-400 | 450-600 | 800-1000 |
载荷等级 | A | B | C | D |
额定荷载(N/M) | 650 | 1800 | 2600 | 3250 |
五、选桥架防腐层
表面处理 | 使用环境要求 |
热镀锌板 | 由工厂化镀锌板直接加工而成；锌层较薄，只适用于室内环境，不适用于潮湿或室外环境。 |
热浸镀锌 | 黑色热轧板加工成桥架后进行表面热浸镀锌处理；锌层厚，适用于室内和室外环境，不适用于湿热和高酸碱度环境。 |
喷塑 | 镀锌板桥架加工完成后进行表面喷涂处理；美观，涂层厚，不耐强紫外线，不适用于室外环境。 |
彩钢 | 由彩钢板（镀锌板外加复合涂层）直接加工而成；美观，涂层薄，适用于室内明装环境，不适用于潮湿或室外环境。 |
彩喷 | 彩钢桥架加工完成后进行表面喷涂处理；双涂层，同时将桥架切口处也进行涂覆，适用于大多环境（强紫外线环境不适用）。 |
基本原则：根据实际使用环境确定需要的表面处理形式或者材质 | |
六、选附件
我公司研发的外连接变向接头，与桥架连接时可直接将桥架插入变向接头内，直接锁紧螺栓即可完成连接，不需要连接片，摒弃了传统需用连接片作为过渡的连接方式，节省工时50%左右，美观简洁，给人带来美的视觉享受。
1、模压型变向接头

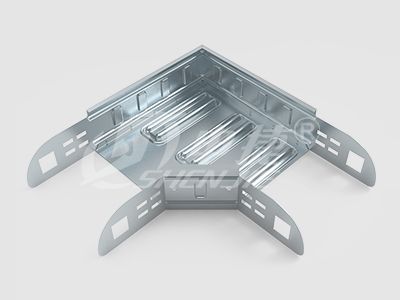

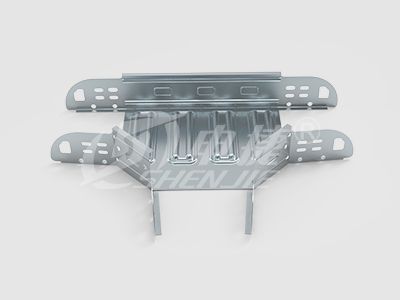

模压型桥架弯通 模压型桥架三通

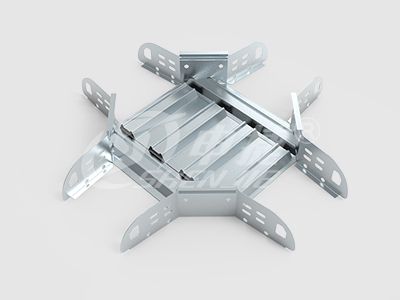

模压型桥架四通
2、波纹底型变向接头
波纹底型桥架弯通 波纹底型桥架三通

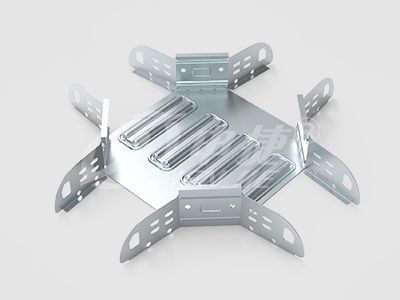

波纹底型桥架四通
