U型钢走线架的分类及其特点
发布日期 : 2021-08-14 来源 : 申捷发布
一、走线架的分类

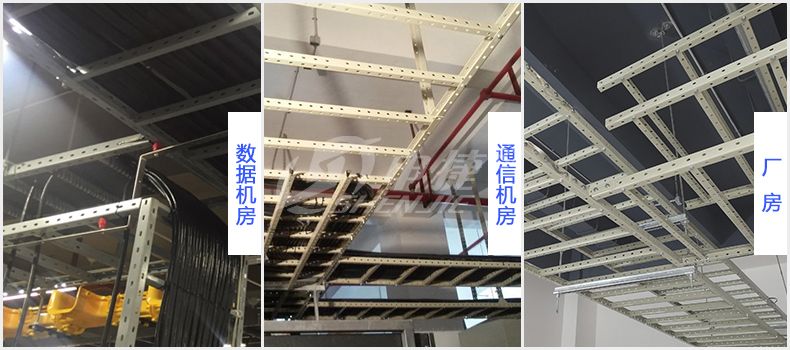

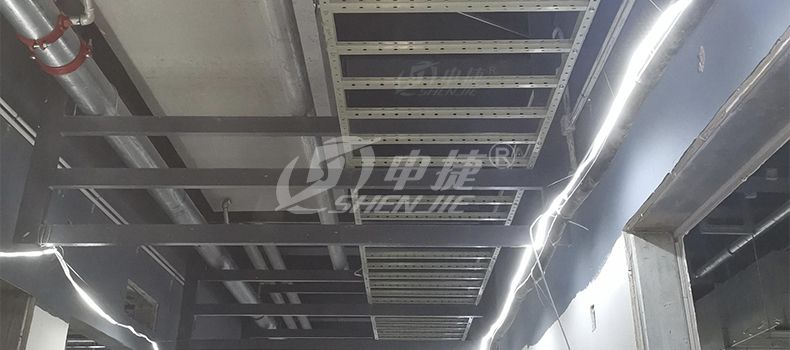

走线架分室内走架线和室外走线架两种。室内走线架主要采用优质钢材或铝合金材料，经过抗氧化喷塑或镀锌烤漆等表面处理方式。室外走线架主要采用钢材料，经过热镀锌处理。走线架主要用于通信机房、网络机房、数据机房及通信基站内外各类线缆的敷设，适用于水平、垂直及多层分离布放线场合。具有外型美观款式多样，强度高、安装简单、布放线缆方便等特点。
适用于水平、垂直及多层分离布放线场合。具有结构紧凑，布线量大，扩容及后续工程布放线施工时可很方便地实现“三线”分离。走线架的安装尺寸可由用户根据机房实际情况灵活设计确定。
规格尺寸：
边梁尺寸：33mm x 42mm x 33mm
横档尺寸：28mm x 34mm x 28mm
厚度：1.5mm-2.0mm
走线架按使用环境分机房（室内）走线架和室外走线架（热镀锌）。
室外走线架一般用角钢、扁钢、多孔U型钢组合加工后再表面热镀锌。
机房（室内）走线架根据要求可以选择铝合金走线架或钢走线架。
铝合金走线架根据承载大小 预算多少可以选择不同铝合金组合。如LBG、LD（边梁L型材、搁条D型材）、34H30H（边梁34H型材、搁条30H型材）、KXXX（边梁KX型材、搁条XX型材）系列适合在中小机房使用； KXKX（边梁KX型材、搁条KX型材）、DXBXX（边梁DXB型材、搁条XX型材）、DXBKX（边梁DXB型材、搁条KX型材）、DXBDXB（边梁DXB型材、搁条DXB型材）、DXXX（边梁DX型材、搁条XX型材）、DXKX、DXDX系列(单价从低到高排列)比较适合在大中机房使用；50D系列适合做半封闭走线架（走线槽道）。

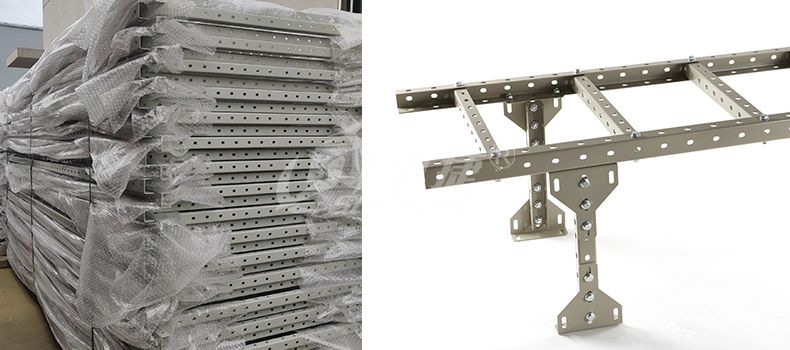

钢走线架一般分扁钢走线架和多孔U型钢走线架，扁钢走线架一适合在基站及较小机房使用（属于比较早期的产品，用钢量大比较重）。多孔U型钢走线架分标准的和轻型U-II型的两种。U-II型走线架适合在基站及小机房使用（可代替扁钢走线架使用），一般厚度1.5mm、2mm；标准多孔U型钢走线架适合在大中小型不同机房使用，材料厚度2mm，另外2.5mm、3mm厚度可定制。结构美观、安装扩容方便、吊挂方式灵活。

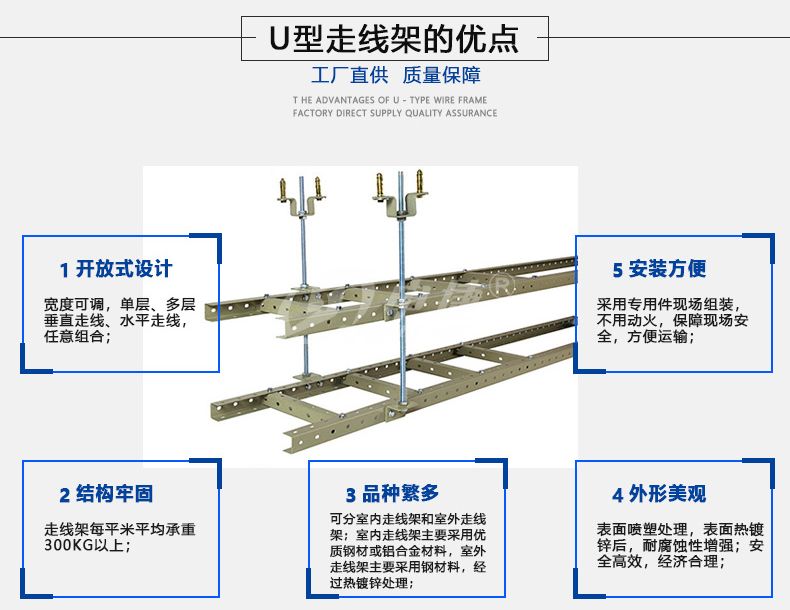

二、走线架特点：
(1 )每米平均承重300KG以上，
(2 )走线架的安装尺寸可由用户根据通信机房实际情况灵活设计确定；横档间隔可调：一般 250mm~330mm:吊挂间隔 1.5m~2m。
(3 )可分单层、双层、三层等。
(4)走线架可采用通用件现场组装，无须打孔，无须专用工具，大量节省劳动力和施工时间。

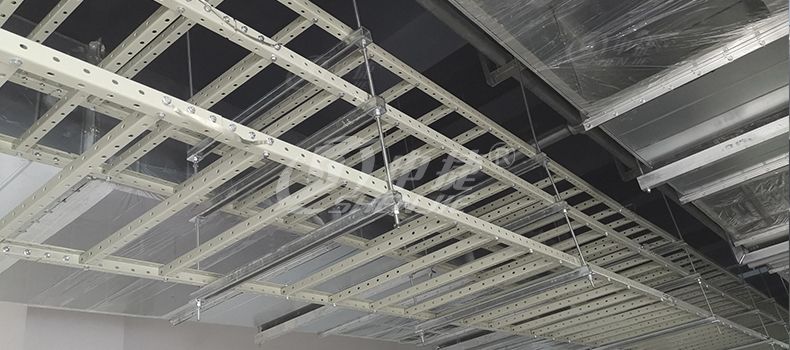

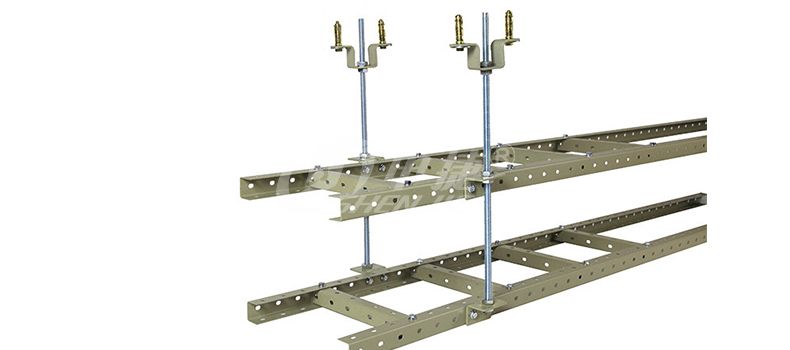

(5)可吊顶安装，地面支撑安装，也可作为爬梯使用。
