三种电缆桥架对比与适用场景。
发布日期 : 2021-04-08 来源 : 申捷科技
三种电缆桥架对比与适用场景。
电缆桥架的用料对比：
电缆桥架的强度对比：

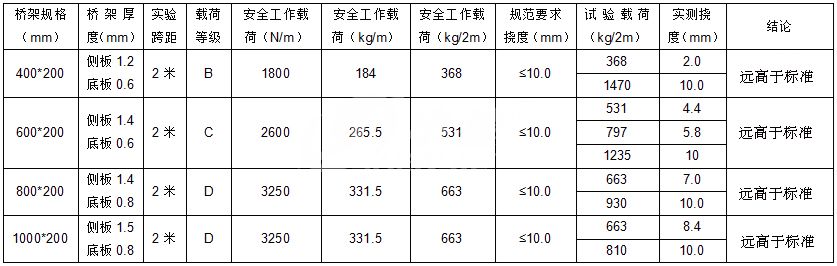

1、梁跨中的最大挠度计算公式 fmax=Ko5qL4/384EIx fmax-梁跨中的最大挠度 k0-薄壁结构综合修正系数，取1.5 q-桥架均布荷载标准值 L-桥架跨距 E-弹性模量 Ix-截面惯性矩 | 其中L为桥架跨距，跨距包括纵向跨距和横向跨距。纵向跨距为桥架的支架跨距，一般为固定值；横向跨距为桥架的宽度，横向跨距越宽，对桥架的强度要求越高，目前市面上1000mm宽2m长（标准段）桥架，在D级载荷等级中能满足相对挠度小于等于1/200（10mm）要求的几乎没有，我司研制的波纹底桥架经检测其载荷能够超过规范要求的20%。下面通过一组表格来详细分析一下波纹底桥架的测试数据。
|
电缆桥架的适用场景：
1、平板型桥架重量大（成本高），强度低，性能远不及两种节能高强新型桥架，可逐步淘汰。
2、400mm（宽）以内，模压增强底桥架一次性成型，加工便捷，可快速出货；
3、400mm（宽）以上，节能高强波纹底桥架强度更高，用料更少。
4、对于托盘桥架（有孔）：模压增强底桥架上如焊/铆加强筋，将难以打孔，无法做成托盘。波纹底桥架可在加工时预冲孔洞，可做成托盘。
5、对于大跨距桥架：桥架的强度会随着长度的增加而以两次方衰减（6米桥架的每米标准载荷仅为2米的1/9），只有节能高强波纹底桥架能满足强度要求。
