1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。
2、强腐蚀性环境应选用（F）类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用相同资料，提高桥架及附件的运用寿命，电缆桥架。在容易积灰和其它需隐瞒的环境或野外场所宜加盖板。

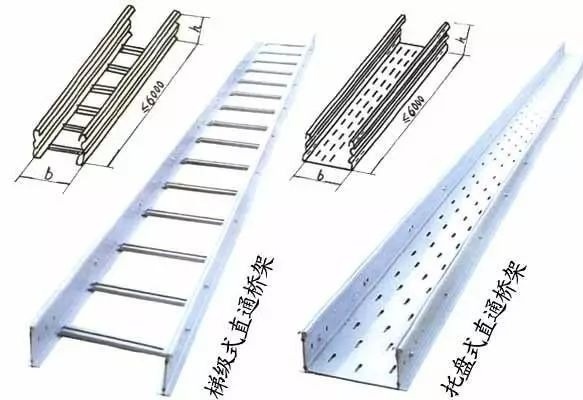

3、除上述情况外，可根据现场环境及技能要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰和其它需隐瞒的环境或野外场所宜加盖板。
4、在公共通道或野外跨过道路段，底层梯级的底部宜加垫板或在该段运用托盘 。大跨距跨过公共通道时，可根据用户要求提高桥架的载荷才能或选用行架。
5、大跨距（>3m）要选用复合型桥架（FB）。
6、野外要选用复合环氧树指桥架（F）。
二、电缆桥架标准挑选
1、复合环氧树脂电缆桥架应契合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，操控电缆可取50-70%，别的需予留10-25%的式程发展余量。

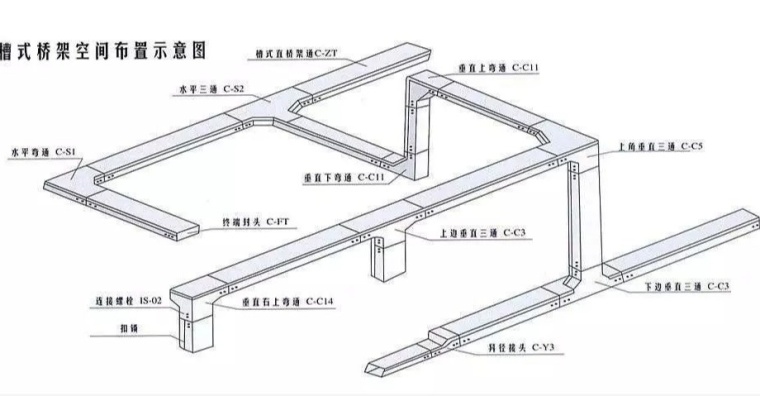

2、各种弯通及附件标准应契合工程安置条件并与桥架相配套。
3、支、吊架标准的挑选，应按桥架标准、层数、跨距等条件装备。并应满足荷载的要求。
三、关于电缆桥架的支、吊架的装备
1、户内支、吊短跨距一般采纳1.5-3m；野外立柱中跨距一般采纳6m。
2、非直线段的支、吊架装备就遵从以下原则：当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架；当桥架宽度>300mm时，除契合下述条件外，在非直线段中部还应增设一个支、吊架。
3、拉挤玻璃钢电缆桥架多层设置时层间中心距为200，250，300，350mm。
4、桥架直线段每隔50m应予留伸缩缝20-30mm（金属桥架）。
四、关于线缆桥架的一些计算公式：
电缆桥架是用薄钢板冲压而成。其承载才能具有必定的限度。电缆桥架的载荷才能的巨细是一个与桥架标准和支撑间隔有关的量。
对应于同一支撑间隔和弯凸变形量，旁边面高度大的桥架承载才能大，高度小的桥架承载才能小。
别的当载荷才能划、相一起，关于同一标准的电缆桥架，支撑间隔小的比支撑间隔大的弯曲变形量小。一般情况下电缆桥架每隔l.5～2.0m装置一组支撑架。
1、线缆桥架的实践荷载量计算
G总 = n1*q1+ n2*q2 + n3*q3……nn*qn
公式中：G总为总荷载，q1、q2、q3……qn为每根电缆单位分量（kg/m），n1、n2、n3……nn为相同电缆的根数。（G总<g允，g允电缆桥架的答应荷载，因为当电缆桥架带护罩在室外装置时，还应计人电缆桥架接受的最大冰雪等载荷的影响。）< span="">
2、电缆桥架宽度的计算
电缆桥架宽度的确定跟着电力电缆和操控电缆工作制的不同而有所区别。由于电力电缆在桥架内一般是单层水平排放，所以其装置桥架宽度b为：
b=n1*(d1+k1)+n2*(d2+k2)+n3*(d3+k3)+…
nn*（dn+kn）
公式中：d1、d2、d3……dn为桥架内各种电缆的外径，单位为mm；n1、n2、n3……nn为上述同种型号标准电缆的根数；K1、k2、k3……为上述电缆放置时的距离，其值最小应大于电缆直径的1／4。
