电缆桥架在我国的运用只有十多年,在欧美发达国家也不过是几十年。在一个机房项目中，比起造价昂贵、高科技的硬件和软件，桥架显的很不起眼，也很少为人重视，但它却也是整个布线工程中不可短少的部分。那么在施工中电缆桥架起备施工要求及规范怎么样？
1 一般规则
1.1本章适用于电压为10KV及以下新建扩建的一般工业与民用修建电缆、桥架起备和桥架内电缆敷设
1.2电缆桥架起备和桥架内电缆敷设，应按已同意的规划文件施工。
1.3由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构体系，为电缆桥架。见图。
1.4 金属电缆桥架及其支架和引进或引出的金属电缆导管有必要接地（PE）或接零（PEN）牢靠，且有必要契合下列规则:
1.4.1金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相衔接；
1.4.2非镀锌电缆桥架间衔接板的两头跨接线铜芯接地线，接地线最小答应截面积不小于4mm²；
1.4.３镀锌电缆桥架间衔接板的两头不跨接接地线，但衔接板两头不少于2个有防松螺帽或防松垫圈的衔接固定螺栓。
1.4.5电缆敷设严禁有绞拧、铠装压扁、护层开裂和外表严峻划伤等缺陷。
1.4.6电缆桥架处如有防火要求的场所，应采纳防火阻隔办法。
2 施工预备
2.1 技能预备:
2.1.1依照已同意的施工组织规划（施工方案）进行技能、安全交底。
2.1.2 施工执行工艺规范、图集、规范齐全。
2.1.3电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线穿插或重叠无法施工的地方，施工前应与各工种、监理或建设单位及规划单位洽谈好，并作好记载，以确保施工顺利进行。
2.1.4依据施工图或施工所用电缆应作好电缆牵引力的核算。
1.电缆桥架规范及类型有必要契合规划要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应选用镀锌规范件。
2.各种规范电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应润滑平坦，无棱刺，不该有歪曲翘边等变形现象。
3.桥架订购或制造应按规划要求进行，不该有误，应反复校核以免形成糟蹋。
4.桥架起备挑选需屏蔽电气搅扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需求因地制宜的场所，宜选用拼装式托盘或有孔托盘及梯架；在简单积灰和其它需隐瞒的环境或野外场所，宜带有盖板。低压电力电缆与操控电缆共用同一托盘或梯架时，应选用中心有隔板的托盘或梯架；在托盘、梯架分支、引上、引下处应设恰当的弯通；因受空间条件限制不便装设弯通或有特殊要求时，可选用软衔接板，铰接板；弹性缝应设置弹性板；衔接两段不同宽度或高度的托盘、梯架可装备变宽或变高板。但在施工中，支、吊架和桥架的挑选应依规划或工程安置条件挑选。
5.托盘、梯架的宽和高度，应按下列要求挑选:
(1)电缆在桥架内的填充率，电力电缆不该大于40%；操控电缆不该大于50%。并应留有必定的备用空位，以便今后为增添电缆用；
(2)所选托盘、桥架规范的承载才能应满意规则。其作业均布荷载不该大于所选托盘、梯架荷载等级的额定均布荷载；
(3)作业均布荷载下的相对挠度不宜大于1/200。
托盘、梯架直线段，可按单件规范长度挑选。单件规范长度一般规则为2、3、4、6m。托盘、梯架的宽度与高度常用规范尺寸系列如表2.4-1
注:符号△表明常用规范。
各类弯通及附件规范，应合适工程安置条件，并与托盘、梯架配套。
支、吊架规范挑选，应按托盘、梯架规范层数、跨距等条件装备，并应满意荷载的要求。
钢制桥架的外表处理办法，应按工程环境条件、重要性、耐久性和技能经济性等因素进行挑选。一般状况宜按表2.4-2挑选适用工程环境条件的防腐处理办法。当选用表中“T”类防腐办法为镀锌镍合金、高纯化等其它防腐处理的桥架，应按规则实验验证，并应具有清晰的技能质量指标及检测办法。
注:符号“○”表明推荐防腐类别。
6.桥架的外观检查
桥架产品包装箱内应有装箱清单、产品合格证及出厂查验报告。托盘、梯架板材厚度应满意表2.6的规则。外表防腐层资料应契合国家现行有关规范的规则。
热浸镀锌的托盘、桥架镀层外表应均匀，无毛刺、过烧、挂灰、伤痕、部分未镀锌（直径2mm以上）等缺陷，不得有影响设备的锌瘤。螺纹的镀层应润滑，螺栓衔接件应能拧入。
电镀锌的锌层外表应润滑均匀，致密。不得有起皮、气泡、花斑、部分未镀、划伤等缺陷。
喷涂应平坦、润滑、均匀、不起皮、无气泡水泡。
桥架焊缝外表均匀，不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。
桥架螺栓孔径，在螺杆直径不大于M16时，可比螺杆直径大2mm。
螺栓衔接孔的孔距答应误差:同一组内相邻两孔距离±0.7mm,同一组内恣意两孔距离±1mm;相邻两组的端孔距离±1.2mm。
7.膨胀螺栓:应依据答应拉力和剪力进行挑选；可按计划检验，丝扣应完好无缺。
8.电缆应有合格证和“CCC”认证标志，并应有“CCC”认证复印件；每盘电缆上应标明规范、类型、电压等级、长度及出厂日期电缆相应完好无缺。
9.电缆外观完好无缺，铠装无锈蚀、无机械操作，无皱折和歪曲现象。油浸电缆应密封杰出，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。电缆端头密封杰出。
10.其它隶属资料；电缆标示牌、油漆、汽油、封铅、硬脂酸白布带、橡皮包布、黑包布、塑料绝缘带等均应契合要求
3 施工工艺
3.1 电缆桥架起备施工工艺
3.1.1电缆桥架起备工艺流程:
定位放线→预埋铁件或膨胀螺栓→支、吊、托架起备→桥架起备→维护接地设备
3.1.2依据施工图确认始端到终端方位，沿图纸标定走向，找好水平、笔直、弯通，用粉线袋或画线沿桥架走向在墙面、顶棚、地面、梁、板、柱等处弹线或画线，并均匀档距画出支、吊、托架方位。
3.1.3预埋铁件或膨胀螺栓
(1) 预埋铁件的克己加工不该小于120mm×80mm×6mm。其锚固圆钢的直径不小于10mm。
(2) 紧密合作土建结构的施工，将预埋铁件平面紧贴模板，将锚固圆钢用绑扎或焊接的办法固定在结构内的钢筋上；待混凝土模板拆除后，预埋铁件平面外露，将支架、吊架或托架焊接在上面进行固定。
(3) 依据支架承受的荷重，挑选相应的膨胀螺栓及钻头；埋好螺栓后，可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上。
4.支、吊架起备
(1) 支架与吊架所用钢材应平直，无显著歪曲。下料后长短误差应在3mm范围内，堵截处应无卷边、毛刺；
(2) 钢支架与吊架应焊接牢固，无显著变形，焊接前厚度超越4mm的支架、铁件应打坡口，焊缝均匀平坦，焊缝长度应契合要求，不得呈现裂纹、咬边、气孔、洼陷、漏焊等缺陷；
(3)支架与吊架应设备牢固，确保横平竖直，在有斜度的修建物上设备支架与吊架应与修建物的斜度、视点一致；
支架与吊架的规范一般不该小于扁钢30mm×3mm；角钢25mm×25mm×3mm；
（5）严禁用电气焊切割钢结构或轻钢龙骨任何部位；
（6）万能吊具应选用定型产品，并应有各自独立的吊装卡具或支撑体系。
（7）固定支点距离一般不该大于1.5～2m。在进出接线盒、箱、柜、转角、转弯和变形缝两头及丁字接头的三端500mm以内应设固定支撑点。
（8）严禁用木砖固定支架与吊架。
5.桥架起备
(1) 电缆桥架水平敷设时，支撑跨距一般为1.5～3m，电缆桥架笔直敷设时固定点距离不宜大于2m。桥架弯通曲折半径不大于300mm时，应在距曲折段与直线段结合处300～600mm的直线段侧设置一个支、吊架。当曲折半径大于300mm时，还应在弯通中部增设一个支、吊架。支、吊架和桥架起备有必要考虑电缆敷设曲折半径满意规范最小曲折半径。见表。
(2)门型角钢支架的设备:梯型桥架沿墙笔直敷设，可运用门型角钢支架，支架的固定应尽可能合作土建施工预埋。如图3.1.5（2-1），也可在土建施工中预埋开角螺栓，用开角螺栓固定支架如图3.1.5（2-1），也可以选用膨胀螺栓固定。
图3.1.5.(2-1) 角钢支架预埋设备
图3.1.5.(2-２) 钢支架预埋地脚螺栓设备

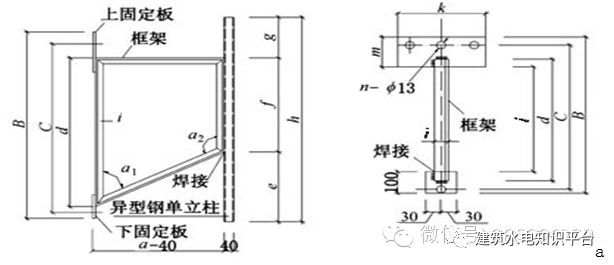

(3)梯型角钢支架的设备:桥架沿墙、柱水平设备时，托壁需设备在异型钢立柱上，而立柱要设备在梯型角钢支架上，使柱和墙上的桥架固定支架（或托臂）在同一条直线上。制造见图和表3.1.5（3）底架与门型架焊接时，焊角高度5mm。
表 3.1.5（3）梯型角钢支架制造尺寸表（mm）
(4)电缆桥架立柱侧壁式设备:立柱是直接支承托臂的部件，分工字钢槽钢、角钢、异型钢立柱；立柱可以在墙上、柱上设备、也可悬吊在梁板上设备。做法在混凝土可预埋铁件；砌体可砌筑预制砌块；也可以选用膨胀螺栓但有必要在混凝土强度C20或砖强度在MU10以上的砖砌体上，作法可参照3.1.5（4a、b、c、d、e、f）。
图3.1.5（4c）异型钢立柱在墙上侧壁设备作法之一
(5)电缆桥架应敷设在易燃易爆气体管和热力管道的下方，当规划无要求时，与管道的最小净距，契合3.1.5（5）的规则。
表明3.1.5（5）与管道的最小净距
6 托臂设备:
托臂是直接支承托盘、梯架独自固定的刚性部件，托臂有螺栓固定可预埋螺栓，也可选用膨胀螺栓，也可卡接，如图3.1.6（1）、（2）、（3）、（4）、（5）。
3.2 桥架起备
1.直线段钢制电缆桥架长度超越30m，铝合金或玻璃钢制电缆桥架长度超越15m应设有弹性节，跨过弹性缝处设置补偿设备，可用带弹性节的桥架。
2.桥架与支架间螺栓、桥架衔接板螺栓紧固无遗失，螺母位于桥架外侧，当铝合金桥架与钢支架固守时，有相互间绝缘防电化办法腐蚀办法，一般可垫石棉垫。
3.敷设在竖井内和穿越不同防火区的桥架，应按规划要求方位，有防火阻隔办法，电缆桥架在电气竖井内敷设可选用角钢固定，见图3.1.8。
4.电缆桥架在穿过防火墙及防火楼板时，应采纳防火阻隔办法，避免火灾沿线路延燃；防火阻隔墙、板，应合作土建施工预留洞口，在洞口处预埋好护边角钢，施工时依据电缆敷设的层数和根数用L50×50×5角钢作固定框，同时将固定柜焊在护边角钢上；也可以先作好框在土建施工中砌体或灌溉混凝土时设备在墙、板中。
3.3 桥架的接地，当规划答应运用桥架体系构成接地干线回路时，应契合下列要求:
1. 金属电缆桥架及其支架引进或引出的金属电缆导管有必要接地（PE）或接零（PEN）牢靠，且有必要契合下列规范:
(1) 金属电缆桥架及其支架全长，与接地（PE）或接零（PEN）干线相衔接不小于2处，使整个桥架为一个电气通路。
(2) 非镀锌电缆桥架间衔接的两头跨接铜芯接地线，接地线最小答应截面积不小于4mm2。
(3) 镀锌电缆桥架间衔接板的两头可不跨接接地线，但衔接板两头不少于2个有防松螺帽或防松垫圈的衔接固定螺栓。
2. 盘、梯架端部之间衔接电阻不该大于0.00033Ω并运用等电位联结测验仪（导通仪）或微Ω表测验，测验应在衔接点的两边进行，对整个桥架全长的两头衔接电阻不该大于0.5Ω或由规划决定，否则应添加接地点，以满意要求。接地孔应消除涂层，与涂层触摸的螺栓有一侧的平垫应运用带爪的专用接地垫圈。
3. 弹性缝或软衔接处需选用编织铜线衔接。沿桥架全长另敷设接地干线时，每段（包含非直线段）托盘、梯架应至小有一点与接地干线牢靠衔接；在接地部位的衔接处应设备绷簧垫圈，以免松动。
电缆桥架作为布线工程的一个配套项目,现在尚无专门的规范辅导,个生产厂家的规范程式缺少通用性,因而,规划选型进程应依据弱电各个体系缆显得类型、数量,合理选定适用的桥架。(1)确认方向： 依据修建平面安置图,结合空调管线和电气管线等设置状况、方便维修,以及电缆路由的疏密来确认电缆桥架的最佳路由。在室内,尽可能沿修建物的墙、柱、梁及楼板架起,多么运用归纳管廊架起时,则应在管道一侧或上方平行架起,并考虑引下线和分支线尽量避免穿插,如无其它管架借用,则需自设立(支)柱。
(2)荷载核算：核算电缆桥架主干线纵断面上单位长度的电缆分量。
(3)确认桥架的宽度：依据布放电缆条数、电缆直径及电缆的距离来确认电缆桥架的类型、规范, 托臂的长度,支柱的长度、距离,桥架的宽度和层数。
(4)确认设备办法：依据场所的设置条件确认桥架的固定办法,挑选悬吊式、直立式、侧壁式或是混合式,衔接件和紧固件一般是配套供给的,此外,依据桥架结构选折相应的盖板。
(5)绘出电缆桥架平、剖面图,部分部位还应绘出空间图,开列资料表。
2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中心选用隔板分隔。
3、弱电电缆与其它低电压电缆合用桥架时,应严格执行挑选具有外屏蔽层的弱电体系的弱电电缆,避免相互间的搅扰。
4、电缆桥架起备要求
(1)槽式大跨距电缆桥架由室外进入修建物内时,桥架向外的斜度不得小于1/100。(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。
(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对资料统计将更准确。
直线段：注明全长、桥架层数、标高、类型及规范。拐弯点和分支点:注明所用转弯接板的类型及规范。升降段：注明标高改变,也可用部分大样图或剖面图表明。
(5)桥架支撑点, 如立柱、托臂或非规范支、构架的距离、设备办法、类型规范、标高,可同意在平面上列表阐明,也可分段标出用不同的剖面图、单线图或大样图表明。
(6)电缆引下点方位及引下办法,一般来说,大批电缆引下可用笔直弯接板和笔直引上架,少量电缆引下可用导板或引管,注明引下办法即可。
(7)电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不该小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不该超越50%。
(8)电缆桥架内缆线笔直敷设时,在缆线的上端和每距离1.5米处应固定在桥架的支架上,水平敷设时, 在缆线的首、尾、转弯及每距离3~5米处进行固定。
(9)在吊顶内设置时,槽盖敞开面应坚持80毫米的笔直净空,线槽截面运用率不该超越50%。
(10)布放在线槽的缆线可以不绑扎,槽内缆线应顺直,槽内缆线应顺直,尽量不穿插,缆线不该溢出线槽,在缆线进出线槽部位, 转弯处应绑扎固定。笔直线槽布放缆线应每距离1.5米固定在缆线支架上。
(11)在水平、笔直桥架和笔直线槽中敷设线时,应对缆线进行绑扎。4对线电缆以24根为束,25对或以上主干线电缆、光缆及其它信号电缆应依据缆线的类型、缆径、缆线芯数分束绑扎。绑扎距离不宜大于1.5米,扣距离应均匀,松紧适度。
(12)桥架水平敷设时,支撑距离一般为1.5-3m,笔直敷设时固定在修建物构体上的距离宜小于2m。
电缆桥架型式及种类的挑选及铺设规范
一、电缆桥架型式及种类的挑选
1、需屏蔽电气搅扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）
2、强腐蚀性环境应选用（F）类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用相同资料，提高桥架及附件的运用寿命，电缆桥架。在简单积灰和其它需隐瞒的环境或野外场所宜加盖板。
3、除上述状况外，可依据现场还环境及技能要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在简单积灰和其它需隐瞒的环境或野外场所宜加盖板。
4、在公共通道或野外跨过道路段，底层梯级的底部宜加垫板或在该段运用托盘 。大跨距跨过公共通道时，可依据用户要求提高桥架的载荷才能或选用行架。
5、大跨距（>3m）要选用复合型桥架（FB）。
6、野外要选用复合环氧树指桥架（F）。
二、电缆桥架规范挑选
1、复合环氧树脂电缆桥架的宽度和高度就按下表挑选，并应契合电缆真充率不超越有关规范规范的规则值，动力电缆可取40-50%，操控电缆可取50-70%，别的需予留10-25%的式程开展余量。
2、各种弯通及附件规范应契合工程安置条件并与桥架相配套。
3、支、吊架规范的挑选，应按桥架规范、层数、跨距等条件装备。并应满意荷载的要求。
4、桥架横截面积的挑选见表桥架上电缆网络中任一线路的最大主动过电流维护的额定电流值或整定值（A） 桥架横截面充许最小值(mm2)0-60 12961-100 258101-200 452201-400 645401-600 968
1、户内支、吊短跨距一般采纳1.5-3m。野外立柱中跨距一般采纳6m。
2、非直线段的支、吊架装备就遵从以下准则。当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架。当桥架宽度>300mm时，除契合下述条件外，在非直线段中部还应增设一个支、吊架。
3、拉挤玻璃钢桥架多层设置时层间中心距为200，250，300，350mm。
4、桥架直线段每隔50m应予留弹性缝20-30mm（金属桥架）。
四、防火：要求桥架防火的区段，有必要选用钢制或不燃、阻燃资料。
五、拉挤玻璃钢电缆桥架的接地
1、桥架体系应具有牢靠的电气衔接并接地（只对金属桥架）。
2、当答应运用桥架体系构成接地干线回路时应契合下列要求。桥架端部之间衔接电阻应不大于0.00033欧姆，接地孔应铲除绝缘涂层。在1KV及以下中性点直接接地体系中，受电设备的接地与体系中性线接地相连。装有处动堵截供电装轩时，桥架的级长方向金属横截面积应不小于规则值。
3、沿桥架全长另敷设接地干线时，每段（包含非直线段）桥架应至少有一点与接地干线牢靠衔接。
4、关于振荡场所，在接地部位的衔接处应设备绷簧圈。
六、桥架体系规划内容：桥架体系工程规划应与土建、工艺以及有关专业亲近相合作以确认最佳安置，其规划内容可含有：
1、桥架体系的有关剖面图。2、桥架体系的平面安置图。3、桥架体系所需直线段、弯通、支、吊架规范和数量的明细表以及必要的阐明。4、有特殊要求的非标件技能阐明或示意图。
七、设备：电缆桥架的安深夜请参照中国修建规范规划研究院所发行的JSJT-121全国通用修建规范规划-电气设备规范图集《电缆桥架起备》。
八、规划要求
1、桥架体系的途径平面安置图；
2、桥架体系的有关断面图。
3、桥架体系所用防腐原料及所需直通、弯通、支（吊）架等的规范和数量明细表以及必要的阐明，衔接板及螺丝、防护帽按以上要求由生产厂家配齐。4、有特殊要求的非规范技能阐明或示图。
一、电缆桥架型式及种类的挑选
1、需屏蔽电气搅扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖） 2、强腐蚀性环境应选用（F）类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用相同资料，提高桥架及附件的运用寿命，电缆桥架。在简单积灰和其它需隐瞒的环境或野外场所宜加盖板。 3、除上述状况外，可依据现场还环境及技能要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在简单积灰和其它需隐瞒的环境或野外场所宜加盖板。 4、在公共通道或野外跨过道路段，底层梯级的底部宜加垫板或在该段运用托盘 。大跨距跨过公共通道时，可依据用户要求提高桥架的载荷才能或选用行架。 5、大跨距（>3m）要选用复合型桥架（FB）。
6、野外要选用复合环氧树指桥架（F）。
二、规范挑选
1、桥架的宽度和高度就按下表挑选，并应契合电缆真充率不超越有关规范规范的规则值，动力电缆可取40-50%，操控电缆可取50-70%，别的需予留10-25%的式程开展余量。 2、各种弯通及附件规范应契合工程安置条件并与桥架相配套。 3、支、吊架规范的挑选，应按桥架规范、层数、跨距等条件装备。并应满意荷载的要求。 4、桥架横截面积的挑选见表 桥架上电缆网络中任一线路的最大主动过电流维护的额定电流值或整定值（A） 桥架横截面充许最小值(mm2) 0-60 129 61-100 258 101-200 452 201-400 645 401-600 968
三、支、吊架的装备
1、户内支、吊短跨距一般采纳1.5-3m。野外立柱中跨距一般采纳6m。
2、非直线段的支、吊架装备就遵从以下准则。当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架。当桥架宽度>300mm时，除契合下述条件外，在非直线段中部还应增设一个支、吊架。
3、桥架多层设置时层间中心距为200，250，300，350mm。
4、桥架直线段每隔50m应予留弹性缝20-30mm（金属桥架）。
四、防火
要求桥架防火的区段，有必要选用钢制或不燃、阻燃资料。我公司生产的BJⅢ系列电缆桥架均为防火桥架。
五、接地
1、桥架体系应具有牢靠的电气衔接并接地（只对金属桥架）。
2、当答应运用桥架体系构成接地干线回路时应契合下列要求。桥架端部之间衔接电阻应不大于0.00033欧姆，接地孔应铲除绝缘涂层。在1KV及以下中性点直接接地体系中，受电设备的接地与体系中性线接地相连。装有处动堵截供电装轩时，桥架的级长方向金属横截面积应不小于规则值。
3、沿桥架全长另敷设接地干线时，每段（包含非直线段）桥架应至少有一点与接地干线牢靠衔接。
4、关于振荡场所，在接地部位的衔接处应设备绷簧圈。
六、桥架体系规划内容
桥架体系工程规划应与土建、工艺以及有关专业亲近相合作以确认最佳安置，其规划内容可含有：
1、桥架体系的有关剖面图。
2、桥架体系的平面安置图。
3、桥架体系所需直线段、弯通、支、吊架规范和数量的明细表以及必要的阐明。
4、有特殊要求的非标件技能阐明或示意图。
七、设备
电缆桥架的安深夜请参照中国修建规范规划研究院所发行的JSJT-121全国通用修建规范规划-电气设备规范图集《电缆桥架起备》04D701-3。
八、规划要求
1、桥架体系的途径平面安置图；
2、桥架体系的有关断面图。
3、桥架体系所用防腐原料及所需直通、弯通、支（吊）架等的规范和数量明细表以及必要的阐明，衔接板及螺丝、防护帽按以上要求由生产厂家配齐。
4、有特殊要求的非规范技能阐明或示图。
