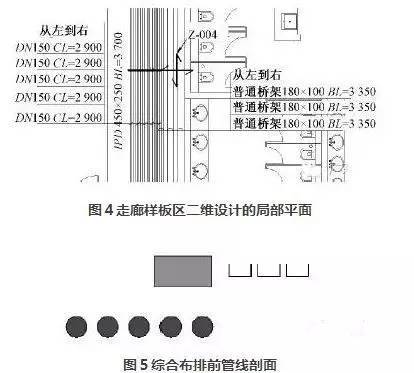

结合图4～图6，剖析结果如下：
(1)管线左边为结构墙，右边为砖墙，结构墙能够作为抗震支吊架的生根点，而砖墙则不能。
(2)管线左、右两头与结构墙之间的间隔过近不足以做45°侧向斜支撑。
(3)水管右侧如设侧向支撑，桥架之间的空间不足以放置一根41×41×2的C型槽钢，且桥架还需单独设置门型吊架。
(4)管线之间的间隔均足以放置笔直的C型槽钢作为笔直承吊槽钢及纵向斜支撑。
(1)将3个桥架降标高与风管底标高一致，将支吊架分为上下两层。
(2)将风管与桥架整体左移，以削减横担的跨度，也为右边侧向斜支撑预备必定的空间。
(3)最基层的横担经过挠度核算选型后，将横担左侧延伸至结构墙并用型钢底座进行生根固定，这样将横担与斜撑简化为一体，既能提高侧向抗震效果，又能节省资料。
(4)纵向斜支撑的装置方位分别设置在离两根笔直C型槽钢中心水平间隔不超过200ｍｍ的最基层横担上，依据斜撑装置空间挑选在笔直C型槽钢左右或许离其中心的间隔不超过200ｍｍ横担上。
(5)依据实践装置空间设置右侧侧向斜支撑，横担上的生根方位同上，并保证其与笔直C型槽钢之间的夹角不小于30°，依据设防效果规模的地震力荷载，验算侧向支撑是否满意要求，结果证实到达要求。
2.2.2规划建议和解决方案
该实例是结合BIM技能解决抗震支吊架装置中最为常见的侧向斜支撑装置空间的问题，创新地将最基层横担延伸经过型钢底座与左侧结构墙进行生根，将侧向支撑改为一体的水平支撑，加大号的水平横担的抗拉压才能远高于普通斜支撑；将管线进行简要的空间方位布排，削减没必要的管线方位移动，削减横担的跨度，既节省空间，又节省型钢资料，到达了管线归纳布排的要求。
针对常见的斜支撑装置空间的问题，特提出如下建议及解决方案：
(1)依据支架周围的剪力墙、梁、柱、楼板等结构体，尽量挑选可缩短斜支撑长度或许增大斜支撑视点的方位作为生根处。
(2)吊杆自身均具有抗剪切才能，特别是短的吊杆，当其抗剪切才能能够满意下端管线的地震力荷载时，可挑选将斜支撑装置在笔直的C型槽钢吊杆及加劲槽钢上，但间隔管线质心的笔直间隔不得大于300ｍｍ。
(3)如是多层门型吊架，可挑选在横担与笔直C型槽钢连接处附近增设斜支撑，直到满意抗震要求，这样才能在满意不超过国标要求的最大间隔的情况下，尽量削减一段管线上抗震支吊架的数量。
(4)柔性钢索对空间要求相对较低，在成对对称布置的前提下，也可考虑柔性抗震支吊架的使用。
2.3BIM技能在抗震支吊架体系中的使用特色
规划与施工之间的协调更改一直是施工的要点和难题，特别是在支吊架范畴，因为支吊架是附着在管道以及结构上，需考虑施工现场的实践空间环境等要素。现在项目施工往往需要有经历的施工者依据图纸与幻想结合现场装置空间方位来决定，同时会影响其他专业管路的装置改变。使用传统的CAD预先所布置的点位，例如广州某项目，选用抗震支吊架体系，因为现场实践装置条件，装置线路与规划图纸有必定的误差，导致多次施工图纸改变。BIM软件，在规划院所交给的BIM图上直接进行布点，充沛考虑建筑的结构，在规划阶段便已考虑支吊架的生根点，然后防止了重复更改图纸带来的费事与糟蹋。
BIM软件在规划阶段提前充沛考虑到管线归纳的细节问题，防止问题遗留到施工阶段。经过施工模仿演练，能更快、更精准地提前计算出各时间点所需的资料，便于资料的把控。更是能够使用BIM技能直观地预推出资料的堆放方位以及补料时间，节省搬运资料的劳动力，便于现场的归纳办理[3]。中国第一个全BIM项目———总高632ｍ的“上海中心”，经过BIM提升了规划办理水平和建设质量，据有关数据显现，其资料损耗从本来的3％降低到万分之一。
３结语
运用BIM的可视化办理，模仿化演练，打破现有支吊架装置的传统形式，全面预先在装置方位的结构里放置预埋件，抗震支吊架装置时，只需用相应的连接构件与预埋件进行紧固装置，防止了锚栓对结构的破坏。抗震支吊架各个构件经过BIM的精确模仿，能够彻底在工厂生产线完成，在实践装置过程中只需进行匹配组装与紧固，施工过程高效无污染。拆下来的资料可重复使用，缩短施工工期，到达绿色建筑施工的标准。
