机电综合管线支吊架深化设计-BIM的应用与实践（一）
发布日期 : 2021-03-04 来源 : 申捷科技
在机电系统安装过程中，设计与施工之间的协调更改一直是施工的重点和难题，特别是在支吊架领域，由于支吊架是附着在管道以及结构上，需考虑施工现场的实际空间环境等因素。目前项目施工往往需要有经验的施工者根据图纸与想象结合现场安装空间位置来决定，同时会影响其他专业管路的安装变更。而通过BIM系统，在设计院所交付的BIM模型上直接进行深化设计，充分考虑建筑结构和现场环境，在设计阶段便已考虑支吊架的合理化布置，避免了管线的“打架”，减少因反复更改图纸带来的返工。

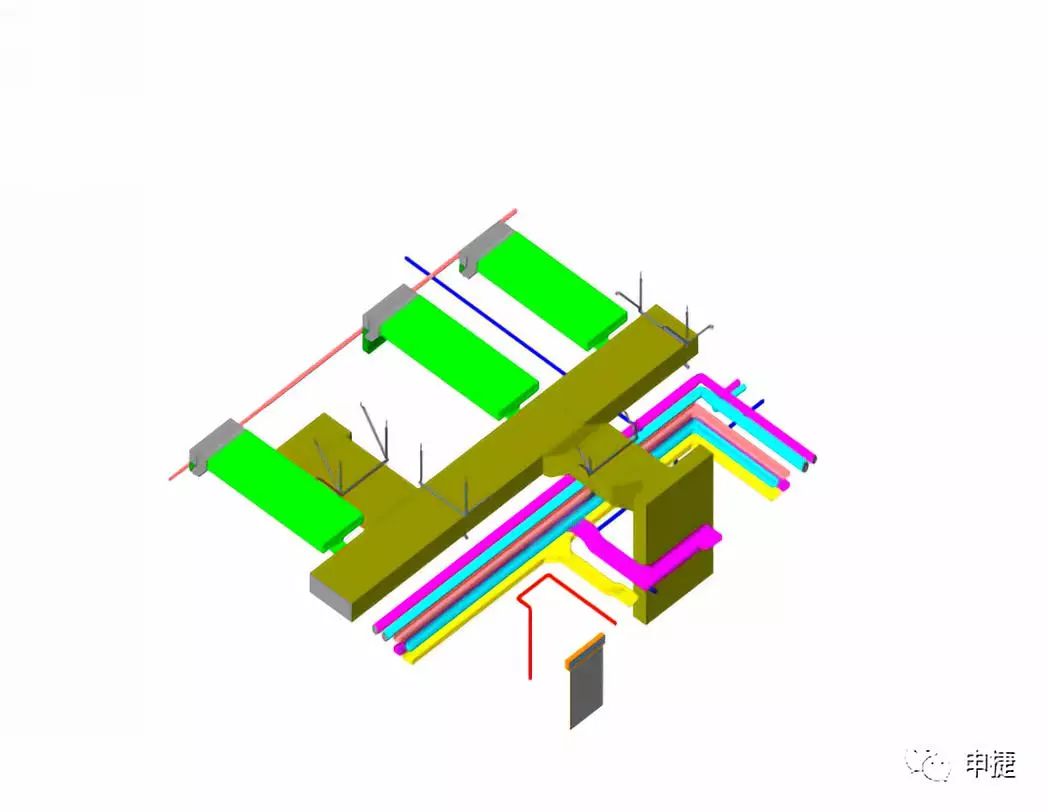

从上图中，我们可以看到，通过BIM来进行支吊架的深化设计，管线布置错落有序，支吊架的设计充分考虑空间、标高、碰撞等因素，合理选择最优化的安装方案。

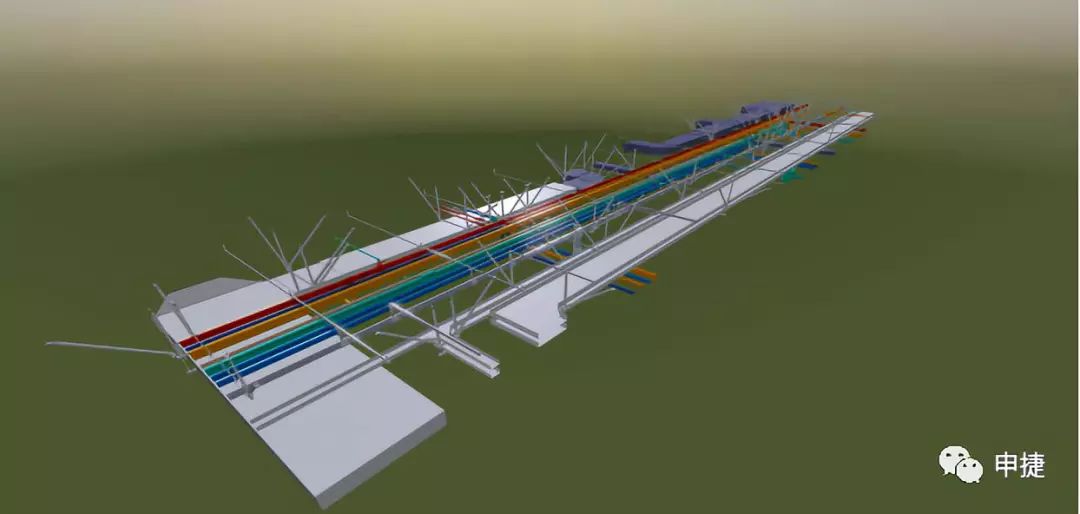

同时，如果结合建筑结构模型，我们可以清楚的看到净高空间，通过现代化的VR手段还可以实现漫游，真切模拟现实场景。
申捷科技独立自主研发出支吊架领域内的BIM系统深化设计软件，给客户提供更全面周到的技术服务，并且拥有多个实际项目案例经验，能够对机电安装工程综合支吊架进行全方位细致的深化，特别是针对抗震支架的深化，摒弃了CAD图纸上进行单专业设计，但现场无法满足实际施工条件的弊端，最大限度的解决图纸与施工不匹配的问题。
